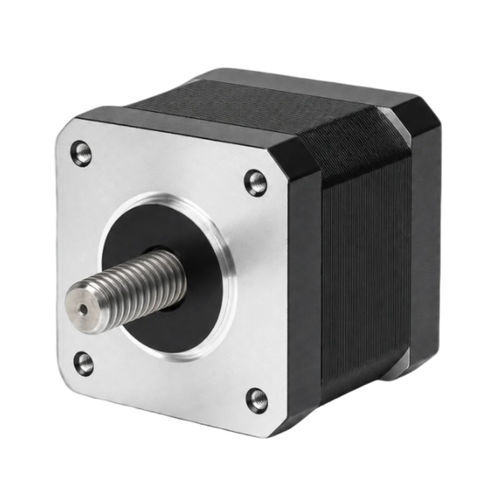

ブラシレスモーター CW42BLB38-26L240-03DC三相24V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- DC, 三相, ブラシレス
- 電圧
- 24V
- 構造
- NEMA 17
- 極数
- 8極
- 応用
- 産業用, ロボット工学用
- その他の特徴
- 精密
- 出力
0.03 kW
(0.04 hp)- アンペア数
1.7 A
- トルク
0.063 Nm
(0.046466 ft.lb)- 直径
42 mm
(1.65 in)- 使用温度
最大: 50 °C
(122 °F)最少: -20 °C
(-4 °F)
詳細
概要
CW42BLB38-26L240-03は、産業用オートメーション、ロボット、精密位置決め向けの42 mm（NEMA 17）フレームの3相ブラシレスDCモーターです。定格出力26 W、電源24 VDC ±10%、定格回転数4000 RPMです。
主な特徴
主要仕様
定格出力: 26 W
定格電圧: 24 VDC ±10%
定格回転数: 4000 RPM
定格トルク: 63 mN·m
定格電流: 1.7 A
フレームサイズ: 42 mm（NEMA 17）
最大回転数: 4800 RPM
最大トルク: 200 mN·m
電気仕様（抜粋）
極数: 8 極
相数: 3
電圧定数: 3.4 Vrms/kRPM
線間抵抗: 1.5 ±5% Ω（20°C）
線間インダクタンス: 0.6 ±10% mH
絶縁抵抗: 100 MΩ @ 500 V
絶縁クラス: B（130°C）
使用温度: -20 ~ +50 °C
回転慣性: 24 g·cm²
部品番号: CW42BLB38-26L240-03
備考
本モデルCW42BLB38-26L240-03専用の機械図面およびトルク-速度特性図を含みます。
技術仕様
CW42BLB38-26L240-03は、産業用オートメーション、ロボット、精密位置決め向けの42 mm（NEMA 17）フレームの3相ブラシレスDCモーターです。定格出力26 W、電源24 VDC ±10%、定格回転数4000 RPMです。
主な特徴
- 定格出力 26 W
- 電源電圧 24 VDC ±10%
- 定格トルク 63 mN·m（4000 RPM時）
- フレームサイズ 42 mm（NEMA 17）
- 3相ブラシレス設計により精密で安定した駆動が可能
主要仕様
定格出力: 26 W
定格電圧: 24 VDC ±10%
定格回転数: 4000 RPM
定格トルク: 63 mN·m
定格電流: 1.7 A
フレームサイズ: 42 mm（NEMA 17）
最大回転数: 4800 RPM
最大トルク: 200 mN·m
電気仕様（抜粋）
極数: 8 極
相数: 3
電圧定数: 3.4 Vrms/kRPM
線間抵抗: 1.5 ±5% Ω（20°C）
線間インダクタンス: 0.6 ±10% mH
絶縁抵抗: 100 MΩ @ 500 V
絶縁クラス: B（130°C）
使用温度: -20 ~ +50 °C
回転慣性: 24 g·cm²
部品番号: CW42BLB38-26L240-03
備考
本モデルCW42BLB38-26L240-03専用の機械図面およびトルク-速度特性図を含みます。
技術仕様
- 部品番号: CW42BLB38-26L240-03
- フレームサイズ: 42 mm（NEMA 17）
- 定格出力: 26 W
- 定格電圧: 24 VDC ±10%
- 定格回転数: 4000 RPM
- 定格トルク: 63 mN·m
- 定格電流: 1.7 A
- 最大回転数: 4800 RPM
- 最大トルク: 200 mN·m
- 極数: 8
- 相数: 3
- 電圧定数: 3.4 Vrms/kRPM
- 線間抵抗: 1.5 ±5% Ω（20°C）
- 線間インダクタンス: 0.6 ±10% mH
- 絶縁抵抗: 100 MΩ @ 500 V
- 絶縁クラス: B（130°C）
- 使用温度: -20 ~ +50 °C
- 回転慣性: 24 g·cm²
