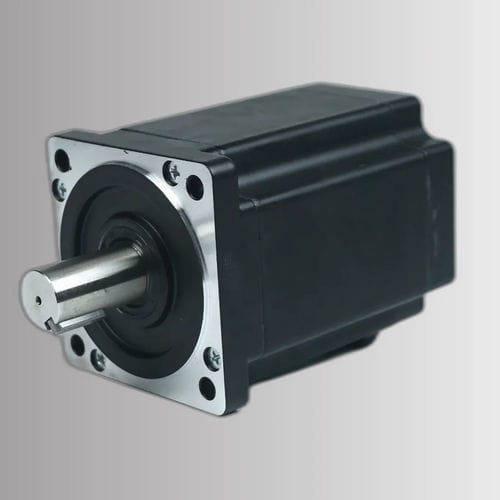

ブラシレスモーター CW80BLMC80-704L870-00

DC3相BLDC

概要
CW80BLMC80-704L870-00は80 mm（NEMA 32）フレームの3相ブラシレスDC（BLDC）モーターで、100 ±5% VDC供給時に704 W、定格回転数7000 RPMを発揮します。産業用自動化、ロボット、精密モーションコントロールの用途で、コンパクトな設計と高回転性能が求められる場面に適しています。

主な特長

• 定格出力 704 W
• 供給電圧 100 ±5% VDC
• 定格トルク 0.96 Nm（7000 RPM時）
• フレームサイズ：80 mm（NEMA 32）
• 3相ブラシレス設計による安定した回転

主な仕様
定格出力：704 W
定格電圧：100 ±5% VDC
定格速度：7000 RPM
定格トルク：0.96 Nm
定格電流：7.5 A
フレームサイズ：80 mm（NEMA 32）
型番：CW80BLMC80-704L870-00

電気的仕様
極数 — 4
相数 — 3
定格電圧 — 100 ±5% VDC
定格出力 — 704 W
定格速度 — 7000 RPM
定格トルク — 0.96 Nm
定格電流 — 7.5 A
最大トルク — 1.92 Nm
電圧定数 — TBD ±5% V/kRPM
ライン抵抗 — TBD ±5% Ω（20℃）
ラインインダクタンス — TBD ±10% mH
絶縁抵抗 — 100 MΩ @ 500 VDC
絶縁クラス — F（155℃）
重量 — TBD kg
フレームサイズ — 80 mm（NEMA 32）
型番 — CW80BLMC80-704L870-00

機械・性能
80 mm BLDCモーターシリーズの機械図面が利用可能です。CW80BLMC80-704L870-00専用のトルク‑速度特性曲線が提供され、システム統合および制御調整を支援します。

技術仕様

• 型番：CW80BLMC80-704L870-00
• シリーズ：80BLMC Series
• フレームサイズ：80 mm（NEMA 32）
• 定格出力：704 W
• 定格電圧：100 ±5% VDC
• 定格速度：7000 RPM
• 定格トルク：0.96 Nm
• 定格電流：7.5 A
• 最大トルク：1.92 Nm
• 極数：4
• 相数：3
• 絶縁抵抗：100 MΩ @ 500 VDC
• 絶縁クラス：F（155℃）
• 機械図面：利用可能
• トルク‑速度曲線：CW80BLMC80-704L870-00用に利用可能
