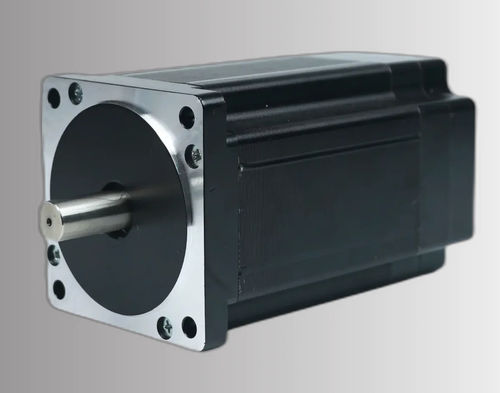

ブラシレスモーター CW86BLA126-750H230-02

DC3相220V

製品概要
CW86BLA126-750H230-02は、86mm（NEMA 34）フレームの3相ブラシレスDCモーターで、定格750 W、電源220 ± 10% VACです。定格回転数は3000 RPM、定格トルクは2.4 N·mで、産業用自動化、ロボティクス、精密モーション制御用途に適しています。

主な特長

• 型番: CW86BLA126-750H230-02
• 定格出力: 750 W
• 供給電圧: 220 ± 10% VAC
• 定格トルク 2.4 N·m（3000 RPM時、最大トルク 4.8 N·m）
• 86mm（NEMA 34）フレーム、3相ブラシレスDC設計

電気仕様
極数: 8
相数: 3
定格電圧: 220 ± 10% VAC
定格出力: 750 W
定格回転数: 3000 RPM
定格トルク: 2.4 N·m
定格電流: 8.5 A
最大回転数: 3500 RPM
最大トルク: 4.8 N·m
電圧定数: 51.67 ±5% V/kRPM
線抵抗: 2.5 ±5% Ω (20°C)
線インダクタンス: 7.0 ±10% mH
絶縁抵抗: 100 MΩ (500 VDC)
絶縁クラス: B 130°C
重量: 4 kg
フレームサイズ: 86mm (NEMA 34)
部品番号: CW86BLA126-750H230-02

機械図面と性能曲線
取付寸法や性能確認のための機械図面およびトルク‑速度曲線が用意されています。

技術仕様

• シリーズ: 86BLA Series
• 極数: 8
• 相数: 3
• 電圧定数: 51.67 ±5% V/kRPM
• 線抵抗: 2.5 ±5% Ω (20°C)
• 線インダクタンス: 7.0 ±10% mH
• 絶縁クラス: B 130°C
• 重量: 4 kg

用途

• 産業用オートメーション
• ロボティクスおよびコボット
• CNC・工作機械
• コンベヤ・搬送機器
• 包装およびピック＆プレースシステム
