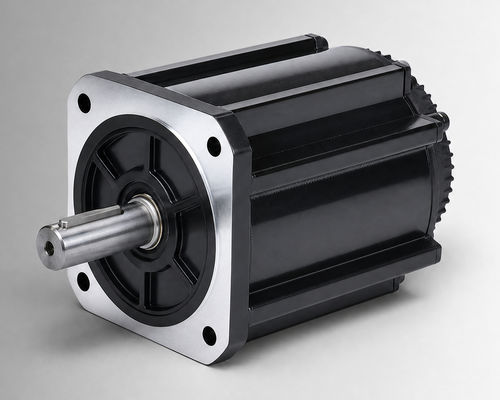

ブラシレスモーター CW180BLBT-28020-L5-H

DCBLDC72 V

概要
CW180BLBT-28020-L5-H はフレーム径180 mmの高出力ブラシレスDCモータで、定格5800 W、72 VDC、定格トルク28 N·m、定格回転数2000 rpmです。電気油圧ポンプ駆動装置、移動機械の作業機能、ブラシ付きDCからの置換・アップグレード用途でのOEMおよびシステム統合評価を目的としています。電圧、負荷、使用率、取付インターフェース、環境条件を確認のうえ、コンパクトな産業機器や補助駆動に適用してください。

主な特長

• 定格出力：5800 W
• 定格電圧：72 VDC
• 定格トルク：28 N·m（2000 rpm時）
• 定格電流：100±10% Arms

電気・機械仕様（概要）
定格出力：5800 W
定格電圧：72VDC
定格トルク：28 N·m
定格速度：2000 rpm
定格電流：100±10% Arms
フレームサイズ：180 mm
トルク定数：0.28±10% N·m/A
ロータ慣性：122±10% kg·m² × 10⁻⁴
逆起電力（Back EMF）：17.3±10% V/krpm
ラインインダクタンス：0.122±10% mH
ライン抵抗：0.012±10% Ω
本体長さ（L）：226 mm
ブレーキ付本体長（LB）：319(264) mm
重量：22.7/33 kg
フィードバック要素（オプション）：磁気ホール / ホール＋2500ラインインクリメンタルエンコーダ（オプション）
絶縁抵抗：DC500V、>20 MΩ（クラスF）
耐電圧：800VAC/1s/5mA
動作環境：温度 -20～40°C（−40～40°C オプション）；湿度 20%～80% RH（結露なきこと）；高度 <1000 m
保護等級：IP54（IP65 オプション）
型番：CW180BLBT-28020-L5-H

機械図面と性能データ
標準構造（180 mm）およびファン冷却構造（180 mm）の機械図面を用意しています。トルク–速度特性および性能プロットによりシステム評価が可能です。

用途とオプション

• 電気油圧ポンプ駆動、移動機械の補助駆動、コンパクトな産業機器向け
• オプション：エンコーダ、IP65保護、拡張温度範囲
• カスタマイズ、取付インターフェース、統合サポートは供給元へお問い合わせください
