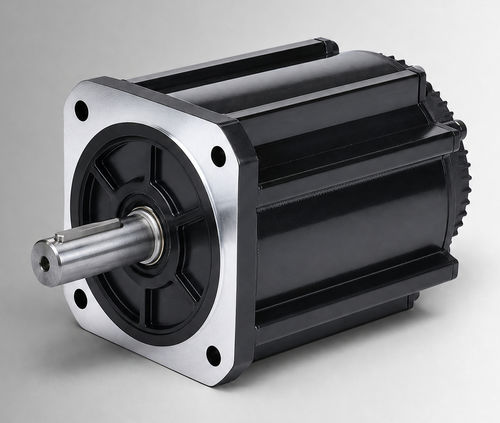

ブラシレスモーター CW180BLBT-28020-L6-H

DCBLDC96 V

概要
CW180BLBT-28020-L6-Hは、フレーム径180mmの高出力ブラシレスDCモーターで、定格5800 W、96 VDC、28 N·m、2000 rpmです。電気油圧ポンプ駆動、モバイル作業機能、ブラシ付きDCからの置換プロジェクトのOEMおよびシステム統合評価を目的としており、電圧、負荷、デューティサイクル、取り付けインターフェース、環境条件がプロジェクトで確認されれば、コンパクトな産業機器や補助駆動の評価にも適用できます。

主な特長

• 定格出力：5800 W
• 定格電圧：96 VDC
• 定格トルク：28 N·m（2000 rpm時）
• 定格電流：75±10% Arms

機械図面・視覚資料

• 機械図面 — 180mm 標準構造（図示）
• 機械図面 — 180mm ファン冷却構造（図示）
• トルク-速度特性（グラフ）

製品データシート
CW180BLBT-28020-L6-H（ページに参照されている製品データシート）

仕様 / 技術仕様

• 定格出力：5800 W
• 定格電圧：96 VDC
• 定格トルク：28 N·m
• 定格回転数：2000 rpm
• 定格電流：75±10% Arms
• フレームサイズ：180 mm
• トルク定数：0.37±10% N·m/A
• ロータ慣性：122±10% kg·m² × 10⁻⁴
• 逆起電力：22.5±10% V/krpm
• ラインインダクタンス：未指定；許容差 ±10%
• ライン抵抗：未指定；許容差 ±10%
• 本体長さ（L）：264 mm
• ブレーキ付本体長（LB）：319 mm
• 重量：32/34 kg
• フィードバック要素（オプション）：磁気ホール / ホール + 2500ラインインクリメンタルエンコーダ（オプション）
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800VAC/1s/5mA
• 動作環境：温度 -20〜40°C（-40〜40°Cはオプション）；湿度 20%〜80% RH（結露しないこと）；高度 1000 m以下（記載の温度または高度範囲を超える場合は性能を低減）
• 保護等級：IP54（IP65オプション）
• 型番：CW180BLBT-28020-L6-H
