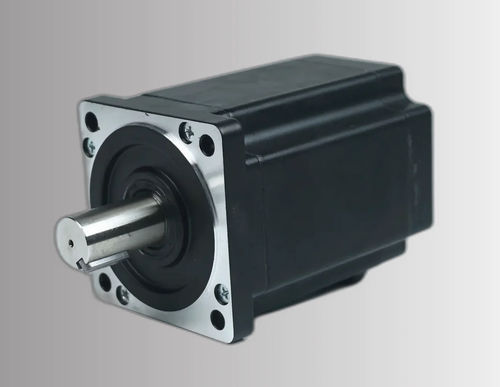

ブラシレスモーター CW80BLMC83-200L220-00

DC3相BLDC

製品概要
CW80BLMC83-200L220-00は、80 mm（NEMA 32）フレームの3相ブラシレス直流モーターで、定格出力200 Wです。工業用オートメーション、ロボット、精密駆動用途向けに設計されており、定格電圧は24 ±10% VDC、定格回転数は2000 rpm、定格トルクは0.96 N·mです。

主な特長

• 定格出力：200 W
• 供給電圧：24 ±10% VDC
• 定格トルク：2000 rpm時 0.96 N·m
• フレームサイズ：80 mm（NEMA 32）
• 3相ブラシレス設計により速度・トルク制御が容易
• 最大回転数：3300 rpm、最大トルク：1.92 N·m
• 定格電流：12 A、絶縁クラス：F

クイックスペック

• 定格出力：200 W
• 定格電圧：24 ±10% VDC
• 定格回転数：2000 rpm
• 定格トルク：0.96 N·m
• 定格電流：12 A
• フレームサイズ：80 mm（NEMA 32）
• 重量：1.65 kg

電気仕様

• 極数：4
• 相数：3
• 電圧定数：5.5 ±5% Vrms/kRPM
• ライン抵抗：0.16 ±5% Ω（20°C）
• ラインインダクタンス：0.5 ±10% mH
• 絶縁抵抗：50 MΩ（500 VDC）
• 最大回転数：3300 rpm、最大トルク：1.92 N·m

機械図面と性能
80 mm BLDCモーターシリーズの機械図面およびトルク‑速度曲線を提供しており、取り付け、寸法確認、性能評価の際に参照できます。軸寸法、取り付け穴パターン、コネクタ位置は図面を参照してください。

発注とサポート

• 型番：CW80BLMC83-200L220-00
• 重量：1.65 kg
• 標準的な3相BLDCドライバと互換；推奨ドライバ設定については販売窓口にご相談ください
• 巻線、コネクタ、取り付け変更などのオプション・カスタマイズはお問い合わせください
