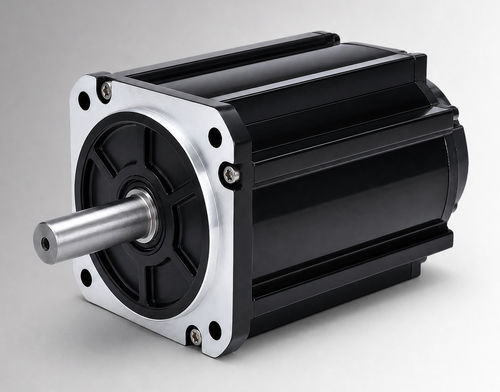

ブラシレスモーター CW130BLBT-15025-L3-H

BLDC48Vブレーキ付き

製品概要
CW130BLBT-15025-L3-Hは、フレームサイズ130mmのブラシレスDC（BLDC）モーターで、定格出力3800 W、48 VDC、2500 rpmで15 N·mの定格トルクを有します。OEMおよびシステム統合評価向けに設計されており、電動油圧ポンプ駆動、モバイル機器のアクチュエータ、ブラシ付きDCからのアップグレードに適しています。システムの電圧、負荷、使用率、取り付け条件が確認されれば、コンパクトな産業機器や補助駆動にも使用可能です。

主な特長

• 定格出力：3800 W
• 定格電圧：48 VDC
• 定格トルク：2500 rpmで15 N·m
• 定格電流：94±10% Arms
• フレームサイズ：130 mm、本体長166 mm（ブレーキ付221 mm）
• 保護等級：標準 IP54（IP65はオプション）

電気・機械仕様
定格出力：3800 W
定格電圧：48 VDC
定格トルク：15 N·m
定格速度：2500 rpm
定格電流：94±10% Arms
フレームサイズ：130 mm
トルク定数：0.16±10% N·m/A
ロータ慣性：17±10% ×10⁻⁴ kg·m²
逆起電力（Back EMF）：9.6±10% V/krpm
ラインインダクタンス/抵抗：未指定；許容差 ±10%
本体長（L）：166 mm
ブレーキ付本体長（LB）：221 mm
重量：11 / 12.8 kg（仕様による）
フィードバックオプション：磁気ホール；ホール＋2500ライン増分エンコーダ（オプション）
絶縁抵抗：DC500 V、>20 MΩ（クラスF）
耐電圧：800 VAC / 1 s / 5 mA
使用環境：-20〜40°C（オプションで-40〜40°C）；結露なきこと、湿度20〜80% RH；高度1000 m未満（範囲外では定格低下）
保護等級：IP54（IP65オプション）
品番：CW130BLBT-15025-L3-H

機械図面と関連画像

• 機械図面 — 130mm 標準構造
• 機械図面 — 130mm ファン冷却構造
• トルク-速度特性図（画像）

技術仕様

• 型番 / 品番：CW130BLBT-15025-L3-H
• フレームサイズ：130 mm
• 定格出力：3800 W
• 定格電圧：48 VDC
• 定格トルク：2500 rpmで15 N·m
• 定格速度：2500 rpm
• 定格電流：94±10% Arms
• トルク定数：0.16±10% N·m/A
• ロータ慣性：17±10% ×10⁻⁴ kg·m²
• Back EMF：9.6±10% V/krpm
• 本体長：166 mm（ブレーキ付221 mm）
• 重量：11 / 12.8 kg
• 保護等級：IP54（IP65オプション）
• フィードバックオプション：磁気ホール；ホール＋2500ライン増分エンコーダ（オプション）
• 絶縁・耐電圧：DC500 V >20 MΩ（クラスF）；800 VAC / 1 s / 5 mA
• 動作環境：-20〜40°C（オプションで-40〜40°C）；結露なきこと、湿度20〜80% RH；高度1000 m未満
