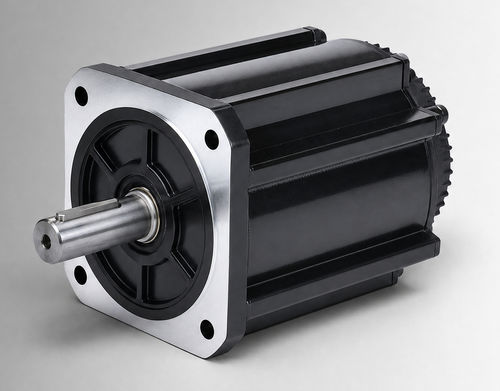

BLDCモーター CW180BLBT-48015-L3-H

48VIP65IP54

製品概要
CW180BLBT-48015-L3-Hはフレームサイズ180mmのブラシレス直流（BLDC）モーターで、定格出力7500 W、定格電圧48 VDC、1500 rpmで定格トルク48 N·mです。油圧ポンプの電動化駆動、モバイル作業機能、ブラシ付きDCからのアップグレードなどのOEM・システム統合評価を目的としています。電圧・負荷・使用率・取付インターフェース・環境条件がプロジェクトで確認されれば、コンパクトな産業機器や補助駆動の評価にも適します。

主な特徴

• 定格出力：7500 W
• 定格電圧：48 VDC
• 定格トルク：1500 rpmで48 N·m
• 定格電流：196±10% Arms

電気・機械仕様

• 定格出力：7500 W
• 定格電圧：48 VDC
• 定格トルク：48 N·m
• 定格回転数：1500 rpm
• 定格電流：196±10% Arms
• フレームサイズ：180 mm
• トルク定数：0.24±10% N·m/A
• ロータ慣性：150±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：14.5±10% V/krpm
• ラインインダクタンス：0.131±10% mH
• ライン抵抗：0.012±10% Ω
• 本体長さ（L）：264 mm
• ブレーキ付本体長さ（LB）：319 mm
• 重量：32/34 kg
• フィードバック素子（オプション）：磁気ホール / ホール＋2500線インクリメンタルエンコーダ（オプション）
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800VAC/1s/5mA
• 使用環境：温度 -20〜40°C（オプションで-40〜40°C）；湿度 20%〜80% RH（結露なきこと）；高度 <1000 m（超える場合は定格低下）
• 保護等級：IP54（IP65オプション）
• 品番：CW180BLBT-48015-L3-H

機械図面と特性

• 機械図面 — 180mm 標準構造
• 機械図面 — 180mm ファン冷却構造
• トルク-速度特性

技術仕様

• 型番 / 品番：CW180BLBT-48015-L3-H
• 定格出力：7500 W
• 定格電圧：48 VDC
• 定格トルク：48 N·m
• 定格回転数：1500 rpm
• 定格電流：196±10% Arms
• フレームサイズ：180 mm
• トルク定数：0.24±10% N·m/A
• ロータ慣性：150±10% kg·m² × 10⁻⁴
• 逆起電力：14.5±10% V/krpm
• ラインインダクタンス：0.131±10% mH
• ライン抵抗：0.012±10% Ω
• 本体長さ（L）：264 mm
• ブレーキ付本体長さ（LB）：319 mm
• 重量：32/34 kg
• フィードバックオプション：磁気ホール；ホール＋2500線インクリメンタルエンコーダ（オプション）
• 絶縁・耐電圧：DC500V >20 MΩ（クラスF）；800VAC/1s/5mA
• 動作範囲：-20〜40°C（オプションで-40〜40°C）；20%〜80% RH；高度1000 m未満（超える場合は定格低下）
• 保護等級：IP54（IP65オプション）
