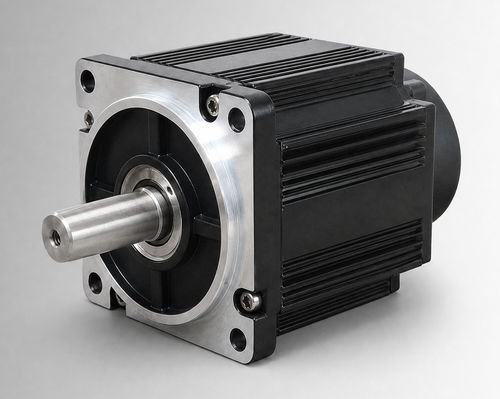

ブラシレスモーター CW110BLBT-06020-L3-H

DCBLDC48V

製品概要
CW110BLBT-06020-L3-H は、フレームサイズ110mmの高出力ブラシレスDCモーター（BLDC）で、定格出力1250 W、48VDC、定格トルク6 N·m、定格回転数2000 rpmです。電気油圧ポンプ駆動、モバイル作業機能、ブラシ式DCからのアップグレードプロジェクトにおけるOEMおよびシステム統合評価を目的としています。プロジェクトの電圧、負荷、使用率、取り付けインターフェース、環境条件が確認された場合、コンパクトな産業機器や補助駆動の評価にも適します。

主な特徴

• 定格出力：1250 W
• 定格電圧：48VDC
• 定格トルク：6 N·m（2000 rpm時）
• 定格電流：32±10% Arms

電気および機械仕様
定格出力：1250 W
定格電圧：48VDC
定格トルク：6 N·m
定格速度：2000 rpm
定格電流：32±10% Arms
フレームサイズ：110 mm
トルク定数：0.19±10% N·m/A
ロータ慣性：10.9±10% kg·m² × 10⁻⁴
逆起電力（Back EMF）：11.2±10% V/krpm
ラインインダクタンス：0.162±10% mH
ライン抵抗：0.072±10% Ω
本体長さ（L）：156 mm
ブレーキ付本体長さ（LB）：193 mm
重量：6.36/8.47 kg
フィードバック要素（オプション）：磁気ホール / ホール＋2500ライン増分エンコーダ（オプション）
絶縁抵抗：DC500V、>20 MΩ（クラスF）
耐電圧：800VAC/1s/5mA
使用環境：温度 -20〜40°C（オプションで -40〜40°C）；湿度 20%〜80%RH（結露なきこと）；高度1000 m未満（表示温度・高度範囲超過時はデレーティング）
保護等級：IP54（IP65オプション）
部品番号：CW110BLBT-06020-L3-H

機械図面
機械図面 — 110mm 標準構造（図は製品ページに掲載）。

トルク-速度特性
トルク-速度特性チャートは製品ページでご確認ください。

技術仕様

• 定格出力：1250 W
• 定格電圧：48VDC
• 定格トルク：6 N·m
• 定格速度：2000 rpm
• 定格電流：32±10% Arms
• フレームサイズ：110 mm
• トルク定数：0.19±10% N·m/A
• ロータ慣性：10.9±10% kg·m² × 10⁻⁴
• 逆起電力：11.2±10% V/krpm
• ラインインダクタンス：0.162±10% mH
• ライン抵抗：0.072±10% Ω
• 本体長さ（L）：156 mm
• ブレーキ付本体長さ（LB）：193 mm
• 重量：6.36/8.47 kg
• フィードバックオプション：磁気ホール；ホール＋2500ライン増分エンコーダ（オプション）
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800VAC/1s/5mA
• 使用環境：-20〜40°C（オプションで -40〜40°C）；20%〜80%RH 結露なきこと；高度1000 m未満
• 保護等級：IP54（IP65オプション）
• 部品番号 / 型式：CW110BLBT-06020-L3-H
