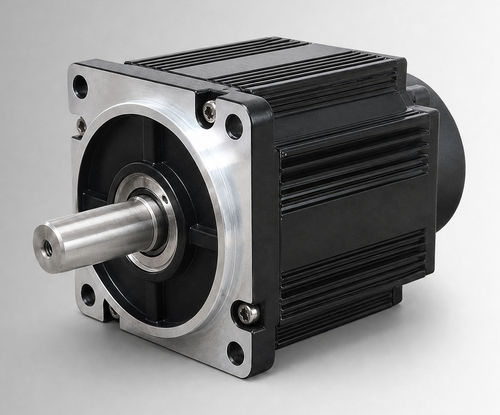

ブラシレスモーター CW110BLBT-07530-L6-H

DC直流BLDC

製品概要
CW110BLBT-07530-L6-H は、フレームサイズ110 mm のブラシレスDC（BLDC）モーターで、定格出力2350 W、96 VDC、3000 rpm 時に 7.5 N·m の定格トルクを有します。電動油圧ポンプ駆動、車載作業機能、ブラシ付きDCからのアップグレード評価など、OEM およびシステム統合向けの評価用途に設計されています。定格電圧、負荷、 duty cycle、取付インターフェース、環境条件を確認すれば、コンパクトな産業機器や補助駆動としての利用も可能です。

主な特長

• 定格出力：2350 W
• 定格電圧：96 VDC
• 定格トルク：3000 rpm 時に 7.5 N·m
• 定格電流：28±10% Arms

クイックスペック（概要）
定格出力 — 2350 W
定格電圧 — 96 VDC
定格トルク — 7.5 N·m
定格速度 — 3000 rpm
定格電流 — 28±10% Arms
フレームサイズ — 110 mm

電気・機械仕様（表）
定格出力 — 2350 W
定格電圧 — 96 VDC
定格トルク — 7.5 N·m
定格速度 — 3000 rpm
定格電流 — 28±10% Arms
フレームサイズ — 110 mm
トルク定数 — 0.27±10% N·m/A
ロータ慣性 — 10.9±10% ×10⁻⁴ kg·m²
逆起電力定数 — 16±10% V/krpm
ラインインダクタンス — 未指定；公差 ±10%
ライン抵抗 — 未指定；公差 ±10%
本体長さ（L） — 156 mm
ブレーキ付本体長（LB） — 193 mm
重量 — 6.36 kg（ブレーキなし）/ 8.47 kg（ブレーキ付）
フィードバック要素（オプション） — 磁気ホール / ホール＋2500ライン インクリメンタルエンコーダ（オプション）
絶縁抵抗 — DC500V、>20 MΩ（クラスF）
耐電圧 — 800 VAC / 1 s / 5 mA
使用環境 — 温度：-20〜40°C（オプションで -40〜40°C）；湿度：20%〜80% RH（結露なし）；高度 <1000 m（範囲超過時は出力低下に注意）
保護等級 — IP54（IP65 オプション）
型番 — CW110BLBT-07530-L6-H

機械図
機械図：110 mm 標準構造（製品ページに図を掲載）。

トルク-速度特性
選定・システム統合を支援するためのトルク-速度特性曲線を製品ページに用意しています。

技術仕様

• モデル / 型番：CW110BLBT-07530-L6-H
• フレームサイズ：110 mm
• 定格出力：2350 W
• 定格電圧：96 VDC
• 定格トルク：7.5 N·m
• 定格速度：3000 rpm
• 定格電流：28±10% Arms
• トルク定数：0.27±10% N·m/A
• ロータ慣性：10.9±10% ×10⁻⁴ kg·m²
• 逆起電力：16±10% V/krpm
• 本体長（L）：156 mm；ブレーキ付（LB）：193 mm
• 重量：6.36 kg（ブレーキなし）/ 8.47 kg（ブレーキ付）
• フィードバックオプション：磁気ホール；ホール＋2500ライン インクリメンタルエンコーダ（オプション）
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：-20〜40°C（オプションで -40〜40°C）；20%〜80% RH 結露無；高度 <1000 m
• 保護等級：IP54（IP65 オプション）
