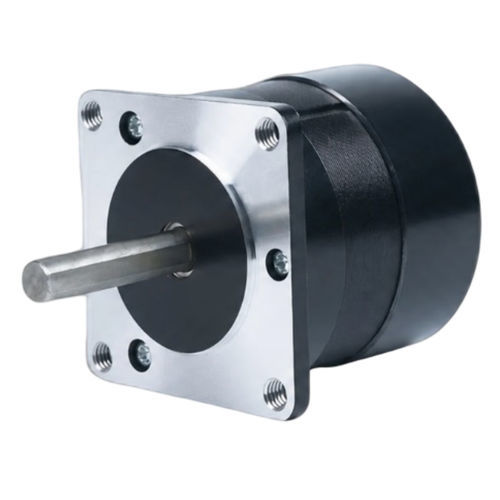

DCモーター CW57BLMA54-100L2100-02

3相BLDC240 V

製品概要
CW57BLMA54-100L2100-02は、産業用自動化、ロボティクス、精密位置決め用途向けに設計された57mm（NEMA 23）3相ブラシレスDCモーターです。定格：出力100 W、電源24 ±10% VDC、定格回転数10000 rpm、定格トルク0.096 N·mです。

主な特長

• 定格出力：100 W
• 電源電圧：24 ±10% VDC
• 定格トルク：10000 rpmで0.096 N·m
• フレームサイズ：57 mm（NEMA 23）
• 3相ブラシレス設計により滑らかな運転が可能

主要仕様

• 定格出力：100 W
• 定格電圧：24 ±10% VDC
• 定格速度：10000 rpm
• 定格トルク：0.096 N·m
• 定格電流：10 A
• フレームサイズ：57 mm（NEMA 23）

電気仕様（表）
極数：4
相数：3
定格電圧：24 ±10% VDC
定格出力：100 W
定格速度：10000 rpm
定格トルク：0.096 N·m
定格電流：10 A
最大速度：15000 rpm
最大トルク：0.19 N·m
電圧定数：1.5 ±5% Vrms/KRPM
線間抵抗：0.3 ±5% Ω（20°C）
線間インダクタンス：0.23 ±10% mH
絶縁抵抗：100MΩ @ 500VDC
絶縁クラス：B（130°C）
質量：0.9 kg
フレームサイズ：57 mm（NEMA 23）
型番：CW57BLMA54-100L2100-02

機械図面と性能図
本モデルの機械図面とトルク-速度特性曲線を用意しています（機械図面は取付と寸法を示します；特性曲線は速度に対するトルク特性を示します）。

技術仕様

• フレーム：57 mm（NEMA 23）
• 出力：100 W
• 定格電圧：24 ±10% VDC
• 定格速度：10000 rpm
• 最大速度：15000 rpm
• 定格トルク：0.096 N·m
• 最大トルク：0.19 N·m
• 定格電流：10 A
• 極数：4
• 相数：3
• 電圧定数：1.5 ±5% Vrms/KRPM
• 線間抵抗：0.3 ±5% Ω（20°C）
• 線間インダクタンス：0.23 ±10% mH
• 絶縁：100 MΩ @ 500 VDC、クラスB（130°C）
• 質量：0.9 kg
• 型番：CW57BLMA54-100L2100-02
