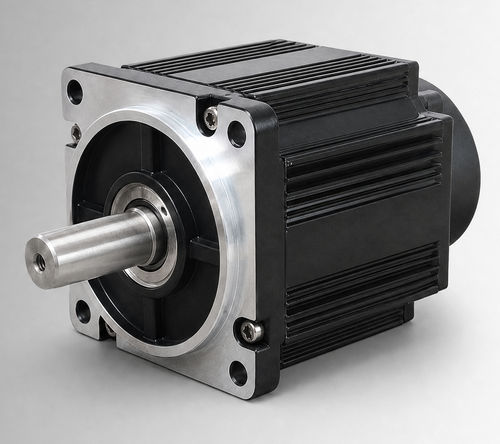

ブラシレスモーター CW110BLBT-07530-L5-H

DCBLDC72 V

製品概要
CW110BLBT-07530-L5-H はフレーム径110 mm のブラシレス直流（BLDC）モータで、定格2350 W、72VDC、3000 rpm で 7.5 N·m を発生します。電動油圧ポンプ駆動、車載の作業機能、ブラシ式DCからの置換プロジェクトなどの OEM／システム統合評価を目的としており、電圧、負荷、使用率、取り付けインターフェース、環境条件が確認できれば小型産業機器や補助駆動にも適用検討できます。

主な特長

• 定格出力：2350 W
• 定格電圧：72VDC
• 定格トルク：7.5 N·m（3000 rpm）
• 定格電流：39±10% Arms

注意
寸法参照および性能評価用に、機械図（110 mm 標準構造）とトルク–速度特性図を提供します。

仕様

• 定格出力：2350 W
• 定格電圧：72VDC
• 定格トルク：7.5 N·m
• 定格速度：3000 rpm
• 定格電流：39±10% Arms
• フレームサイズ：110 mm
• トルク定数：0.19±10% N·m/A
• ロータ慣性：10.9±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：11.6±10% V/krpm
• ラインインダクタンス：未指定；許容差 ±10%
• ライン抵抗：未指定；許容差 ±10%
• 本体長さ（L）：156 mm
• ブレーキ付本体長（LB）：193 mm
• 重量：6.36 / 8.47 kg
• フィードバック要素（オプション）：磁気ホール / ホール＋2500ライン インクリメンタルエンコーダ（オプション）
• 絶縁抵抗：DC 500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：温度 -20〜40°C（‑40〜40°C オプション）；湿度 20%〜80% RH（結露なきこと）；高度 < 1000 m（表示範囲超過時は能力低下）
• 保護等級：IP54（IP65 オプション）
• 品番：CW110BLBT-07530-L5-H
