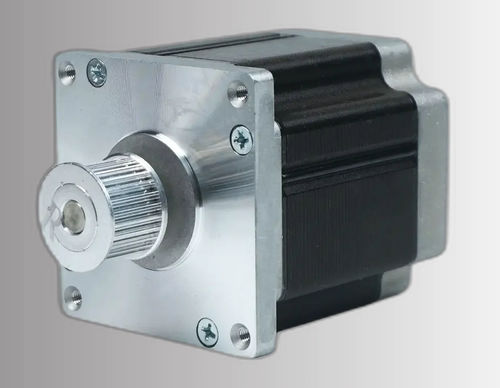

ブラシレスモーター CW70BL77-200L6240-00

DC直流三相

製品概要
CW70BL77-200L6240-00 は NEOTON MOTOR 製の70 mm（NEMA 28）3相ブラシレスDCモーターです。定格出力200 W、定格回転数24000 RPMの高速設計で、72 ±10% VDCで動作します。産業用オートメーション、ロボティクス、精密モーションコントロールなど、コンパクトで高速なトルク源を必要とするOEM用途に適しています。

主なポイント

• 定格出力：200 W
• 供給電圧：72 ±10% VDC
• 定格トルク：24000 RPMで0.08 N·m
• フレームサイズ：70 mm（NEMA 28）
• 3相ブラシレス設計により滑らかで低メンテナンスな動作

要約
定格出力 — 200 W
定格電圧 — 72 ±10% VDC
定格速度 — 24000 RPM
定格トルク — 0.08 N·m
定格電流 — TBD A
フレームサイズ — 70 mm（NEMA 28）

電気仕様（主なパラメータ）
パラメータ — 値
極数 — 4
相数 — 3
定格電圧 — 72 ±10% VDC
定格出力 — 200 W
定格速度 — 24000 RPM
定格トルク — 0.08 N·m
定格電流 — TBD A
最高速度 — 24000 RPM
最大トルク — 0.16 N·m
電圧定数 — TBD ±5% V/kRPM
ライン抵抗 — TBD ±5% Ω (20°C)
ラインインダクタンス — TBD ±10% mH
絶縁抵抗 — 100 MΩ (500 VDC)
絶縁クラス — B (130°C)
重量 — TBD kg
フレームサイズ — 70 mm（NEMA 28）
品番 — CW70BL77-200L6240-00

機械的・性能データ
70 mm BLDCシリーズの機械図面および取り付け寸法が利用可能です。モデルCW70BL77-200L6240-00のトルク‑速度特性および性能グラフを提供し、システム統合や制御チューニングを支援します。

技術仕様

• Model / Part Number: CW70BL77-200L6240-00
• Manufacturer / Brand: NEOTON MOTOR
• Frame size: 70 mm (NEMA 28)
• Rated power: 200 W
• Rated voltage: 72 ±10% VDC
• Rated speed: 24000 RPM
• Rated torque: 0.08 N·m
• Max torque: 0.16 N·m
• Max speed: 24000 RPM
• Poles: 4
• Phases: 3
• Voltage constant: TBD ±5% V/kRPM
• Line resistance: TBD ±5% Ω (20°C)
• Line inductance: TBD ±10% mH
• Insulation resistance: 100 MΩ (500 VDC)
• Insulation class: B (130°C)
• Rated current: TBD A
• Weight: TBD kg
