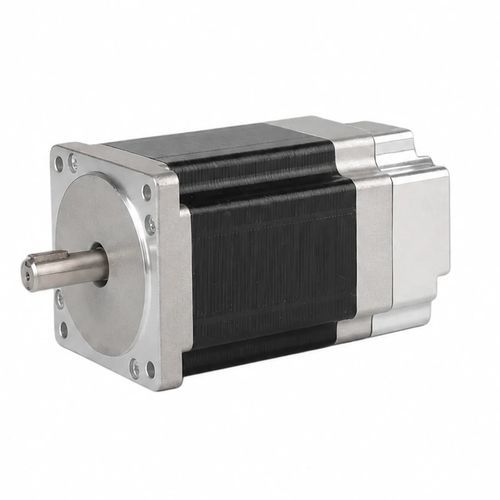

ブラシレスモーター CW60BLBC97-250L440-00

DC三相BLDC

製品概要
CW60BLBC97-250L440-00は60mm（NEMA 24）フレームの3相ブラシレス直流モーターで、250Wを供給します。産業用自動化、ロボティクス、精密モーションコントロール向けに最適化されており、定格速度は通常4000 RPM、コンパクトな60mmフレームとブレーキオプションを備えています。

主な特長

• 定格出力：250 W
• 定格電圧：48 ±10% VDC
• 定格トルク：4000 RPM時 0.6 N·m
• フレームサイズ：60 mm（NEMA 24）
• 3相ブラシレス設計により滑らかで低メンテナンスな動作

クイックスペック

• 定格出力：250 W
• 定格電圧：48 ±10% VDC
• 定格回転数：4000 RPM
• 定格トルク：0.6 N·m
• 定格電流：7 A
• フレームサイズ：60 mm（NEMA 24）
• 型番：CW60BLBC97-250L440-00

電気仕様
極数：8
相数：3
定格電圧：48 ±10% VDC
定格出力：250 W
定格回転数：4000 RPM
定格トルク：0.6 N·m
定格電流：7 A
最大回転数：4500 RPM
最大トルク：1.2 N·m
電圧定数：7.2 ±5% V/kRPM
線間抵抗：0.3 ±5% Ω（20°C）
線間インダクタンス：0.4 ±10% mH
絶縁抵抗：100 MΩ（500 VDC）
絶縁クラス：B（130°C）
重量：2.3 kg
ブレーキ電圧：24 ±10% VDC
ブレーキトルク：1.5 N·m
フレームサイズ：60 mm（NEMA 24）
型番：CW60BLBC97-250L440-00

図面と特性曲線
60mm BLDCシリーズの機械図面とトルク-速度曲線を提供しており、取り付け、組み込み、性能選定を支援します。

用途

• 産業用自動化およびコンベヤ
• ロボットおよび協働ロボット（コボット）
• 高精度位置決めシステム
• 小型工作機械および試験台
