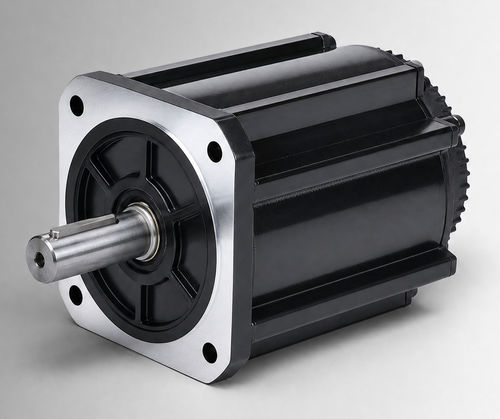

ブラシレスモーター CW130BLBT-15030-L9-H

DCBLDC144V

製品概要
CW130BLBT-15030-L9-Hはフレーム130 mmのブラシレスDC（BLDC）モータで、定格4700 W、144VDC、3000 rpmで15 N·mを発生します。OEM組込みやシステム評価向けに設計されており、電動油圧ポンプ駆動、モバイル作業機能、ブラシ付きDCからのアップグレードに適しています。電圧、負荷、デューティサイクル、取り付けインターフェース、環境条件をプロジェクトで確認すれば、コンパクトな産業用機器や補助駆動にも適用できます。

主な特徴

• 定格出力：4700 W
• 定格電圧：144VDC
• 定格トルク：15 N·m（3000 rpm時）
• 定格電流：38±10% Arms
• フレームサイズ：130 mm；本体長（L）：166 mm；ブレーキ付（LB）：221 mm
• 重量：11 kg（標準）/ 12.8 kg（ブレーキ付）
• 保護等級：IP54（IP65はオプション）
• フィードバック：磁気ホール標準；ホール＋2500ラインインクリメンタルエンコーダーはオプション

電気・機械仕様

• 型番 / 部品番号：CW130BLBT-15030-L9-H
• 定格出力：4700 W
• 定格電圧：144VDC
• 定格トルク：15 N·m
• 定格回転数：3000 rpm
• 定格電流：38±10% Arms
• トルク定数：0.4±10% N·m/A
• バックEMF：24±10% V/krpm
• ロータ慣性：17±10% kg·m² × 10⁻⁴
• ラインインダクタンス / 抵抗：未指定；許容差 ±10%
• 本体長（L）：166 mm；ブレーキ付（LB）：221 mm
• 重量：11 / 12.8 kg
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800VAC / 1s / 5mA
• 動作温度：-20〜40°C（オプションで-40〜40°C）
• 湿度：20%〜80% RH（結露なきこと）
• 高度：1000 m以下で使用推奨（温度や高度が規定範囲を超える場合は出力制限の可能性）
• 保護等級：IP54（IP65はオプション）

用途

• モバイルおよび産業用の電動油圧ポンプ駆動
• モバイル作業機能および車両用補助駆動
• ブラシ付きDCモータの置換・アップグレード
• 電圧・負荷・デューティ・取り付けインターフェース・環境を確認したうえでのコンパクトな産業機器

機械・性能データ
130 mm標準構造および130 mmファン冷却構造の機械図面と、トルク‑速度特性図をフォーム、取付けおよび性能参照用に用意しています。取り付けインターフェースに対してLとLBの寸法を必ず確認してください。

注文・オプション

• 部品番号：CW130BLBT-15030-L9-H
• フィードバック：磁気ホール標準；ホール＋2500ラインインクリメンタルエンコーダーはオプション
• 保護等級アップグレード：IP65は要問い合わせで対応可能
• 環境仕様オプション：-40〜40°Cは要問い合わせで対応可能
• カスタム構成、納期、統合サポートは営業窓口へお問い合わせください
