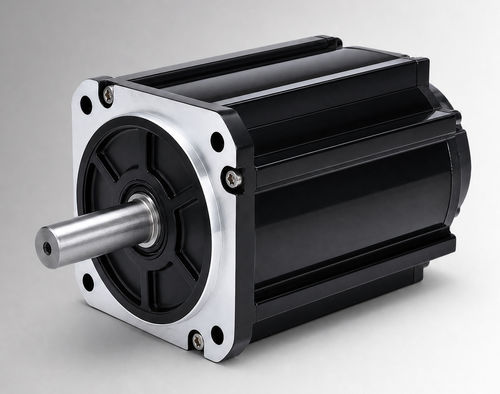

ブラシレスモーター CW130BLBT-05030-L5-H

DCBLDC72 V

製品概要
CW130BLBT-05030-L5-Hはフレーム130 mmのブラシレスDCモーターで、定格1550 W、72VDC、3000 rpm時に5 N·mの定格トルクを有します。電気油圧ポンプ駆動、移動式機能、ブラシ付きDCからのアップグレードプロジェクトなどのOEMおよびシステム統合評価向けに設計されています。プロジェクトの電圧、負荷、使用率、取り付けインターフェース、環境条件を確認すれば、コンパクトな産業機器や補助駆動にも適用可能です。

主な特徴

• 定格出力：1550 W
• 定格電圧：72VDC
• 定格トルク：3000 rpm時に5 N·m
• 定格電流：26±10% Arms

主な仕様

• 定格出力：1550 W
• 定格電圧：72VDC
• 定格トルク：5 N·m
• 定格回転数：3000 rpm
• 定格電流：26±10% Arms
• フレームサイズ：130mm

電気・機械仕様
定格出力 — 1550 W
定格電圧 — 72VDC
定格トルク — 5 N·m
定格回転数 — 3000 rpm
定格電流 — 26±10% Arms
フレームサイズ — 130mm
トルク定数 — 0.20±10% N·m/A
ロータ慣性モーメント — 12±10% kg·m² × 10⁻⁴
逆起電力定数 — 11.8±10% V/krpm
ラインインダクタンス — 未指定; 公差 ±10%
ライン抵抗 — 未指定; 公差 ±10%
本体長さ (L) — 119 mm
ブレーキ付き本体長さ (LB) — 166 mm
重量 — 6/7.8 kg
フィードバック要素（オプション） — 磁気ホール / ホール + 2500ライン インクリメンタルエンコーダ（オプション）
絶縁抵抗 — DC500V, >20 MΩ (クラスF)
耐電圧 — 800VAC/1s/5mA
使用環境 — 温度: -20〜40°C（-40〜40°Cはオプション）; 湿度: 20%〜80% RH（結露しないこと）; 海抜1000 m未満（記載の温度または高度範囲超過時は定格低下）
保護等級 — IP54（IP65はオプション）
部品番号 — CW130BLBT-05030-L5-H

機械図面と特性図

• 機械図面 — 130mm 標準構造（画像あり）
• 機械図面 — 130mm ファン冷却構造（画像あり）
• トルク-速度特性（画像あり）

技術仕様

• 定格出力：1550 W
• 定格電圧：72VDC
• 定格トルク：5 N·m
• 定格回転数：3000 rpm
• 定格電流：26±10% Arms
• フレームサイズ：130mm
• 本体長さ (L)：119 mm
• ブレーキ付き本体長さ (LB)：166 mm
• 重量：6/7.8 kg
• トルク定数：0.20±10% N·m/A
• 逆起電力定数：11.8±10% V/krpm
• ロータ慣性モーメント：12±10% kg·m² × 10⁻⁴
• 保護等級：IP54（IP65オプション）
• 絶縁抵抗：DC500V, >20 MΩ (クラスF)
• 耐電圧：800VAC/1s/5mA
• フィードバックオプション：磁気ホール / ホール + 2500ライン インクリメンタルエンコーダ（オプション）
• 部品番号：CW130BLBT-05030-L5-H
