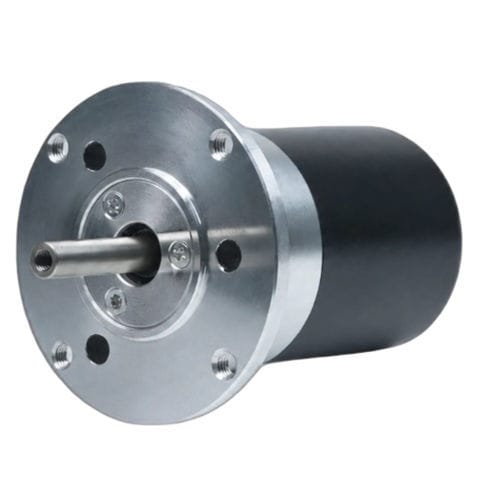

DCモーター CW57BLMA74-100L2110-00

三相3相BLDC

概要
CW57BLMA74-100L2110-00 は 57mm (NEMA 23) の 3相ブラシレスDCモーターで、24VDC（±10%）で100W、最大11000RPMを発生します。産業用オートメーション、ロボティクス、精密モーションコントロール向けに設計され、コンパクトな組み込みと高回転性能を提供します。

主な特長

• 定格出力 100W
• 供給電圧 24VDC ±10%
• 定格トルク 86 mN·m（11000 RPM時）
• フレームサイズ 57mm (NEMA 23)
• 3相ブラシレス設計による安定した動作

概要情報
定格出力 | 100W
定格電圧 | 24VDC ±10%
定格速度 | 11000RPM
定格トルク | 86 mN·m
定格電流 | 5A
フレームサイズ | 57mm (NEMA 23)

製品データシート
CW57BLMA74-100L2110-00

電気仕様
項目 | 値
極数 | 3
相数 | 3
定格電圧 | 24VDC ±10%
定格出力 | 100W
定格速度 | 11000RPM
定格トルク | 86 mN·m
定格電流 | 5A
線抵抗 | 0.087 ±5% Ω（20°C時）
線インダクタンス | 0.08 ±10% mH
絶縁抵抗 | 100 MΩ（500 VDC時）
絶縁クラス | B (130°C)
制御方式 | 速度制御
フレームサイズ | 57mm (NEMA 23)
品番 | CW57BLMA74-100L2110-00

機械・性能
組み込みと性能評価を支援するため、57mm BLDCモーターシリーズの機械図面とトルク-速度曲線が提供されています。

技術仕様

• 型番 / 品番: CW57BLMA74-100L2110-00
• フレームサイズ: 57mm (NEMA 23)
• 定格出力: 100W
• 定格電圧: 24VDC ±10%
• 定格速度: 11000 RPM
• 定格トルク: 86 mN·m
• 定格電流: 5 A
• 極数: 3
• 相数: 3
• 線抵抗: 0.087 ±5% Ω（20°C時）
• 線インダクタンス: 0.08 ±10% mH
• 絶縁抵抗: 100 MΩ（500 VDC時）
• 絶縁クラス: B (130°C)
• 制御方式: 速度制御
