ブラシレスモーター CW-63BLW33-40L220-02

DC3相BLDC

概要

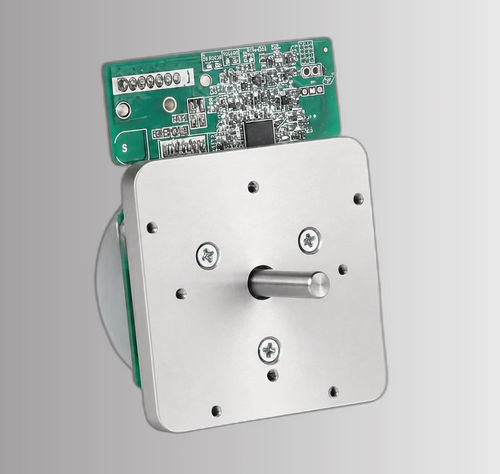

CW-63BLW33-40L220-02は、63mm外側ローター式の3相ブラシレスDCモーターで、低速・高トルクのダイレクトドライブ用途向けに設計されています。定格電圧24VDC、定格回転数2000RPM、定格トルク200 mN·m（定格電流2.75A）です。外側ローター構造は慣性モーメントを増加させトルク出力を均一化するため、ダイレクトドライブファンや冷却システム、換気装置に適しています。8線インターフェースを備え、回転方向制御（CW/CCW）、ブレーキ入力、クロック信号、負荷検出をサポートします。

主な特徴

• 24V DC 外側ローター BLDC、定格トルク200 mN·m
• 定格回転数2000 RPM、定格電流2.75 A
• 外径63 mm、取付フランジ86 mm
• 3相、8線インターフェース：方向（CW/CCW）、ブレーキ、CLOCK、LD
• 絶縁クラスB（130°C）、絶縁抵抗10 MΩ @ 500 VDC
• 用途：ダイレクトドライブファン、冷却システム、換気装置

仕様概要（カード）
相数：3
定格電圧：24 VDC
定格電流：2.75 A
定格トルク：200 mN·m
定格回転数：2000 RPM
フレームサイズ：63 mm 外側ローター

概要（表）
型番：CW-63BLW33-40L220-02
タイプ：外側ローター式ブラシレスDCモーター
相数：3
絶縁クラス：クラスB（130°C）
絶縁抵抗：10 MΩ @ 500 VDC
質量：300 g
慣性モーメント：100 g·cm²

電気仕様
定格電圧：24 VDC ±10%
定格電流：2.75 A
定格トルク：200 mN·m
定格回転数：2000 RPM
相抵抗：0.32 ±3% Ω（20°C）
相インダクタンス：0.12 ±50% mH

機械仕様
外径：63 ±0.2 mm
フランジサイズ：86 ±0.2 mm
軸径：φ6 -0.015/-0.005 mm
軸長：23.4 ±0.5 mm
取付穴：4-φ4.3 ±0.1（M3ねじ）

配線インターフェース（8線）

• リード1：+24VDC
• リード2：+24VDC
• リード3：GND
• リード4：GND
• リード5：CW/CCW（回転方向）
• リード6：BRAKE（ブレーキ）
• リード7：CLOCK（クロック）
• リード8：LD（負荷検出）

機械図面
寸法および取り付けの詳細は機械図面を参照してください。

技術仕様

• 型番：CW-63BLW33-40L220-02
• タイプ：63 mm 外側ローター、3相 BLDC
• 定格電圧：24 VDC ±10%
• 定格電流：2.75 A
• 定格トルク：200 mN·m
• 定格回転数：2000 RPM
• フレーム：63 mm 外側ローター；フランジ：86 ±0.2 mm
• 絶縁：クラスB（130°C）；絶縁抵抗：10 MΩ @ 500 VDC
• 質量：300 g；慣性モーメント：100 g·cm²
• 配線インターフェース：8線（電源、GND、方向、ブレーキ、クロック、負荷検出）
