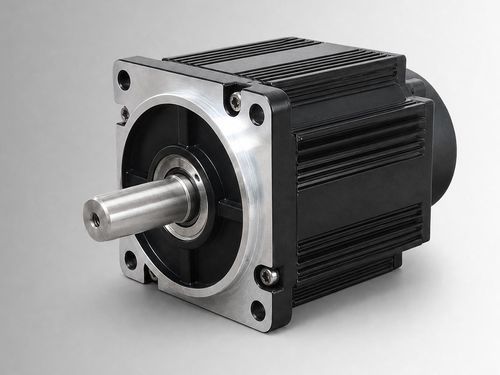

BLDCモーター CW110BLBT-07530-L3-H

48Vブレーキ付きIP65

製品説明
CW110BLBT-07530-L3-Hは、フレーム110 mmのブラシレス直流（BLDC）モーターで、定格出力2350 W、48 VDC、定格トルク7.5 N·m（3000 rpm）です。OEMおよびシステム統合評価向けに設計され、電動油圧ポンプ駆動、移動機能、ブラシ付きDCからの置換評価などに適します。電圧、負荷、 duty cycle、取付インターフェースを確認した上で、コンパクト産業機器や補助駆動にも適用可能です。

主な特長

• 定格出力：2350 W
• 定格電圧：48 VDC
• 定格トルク：7.5 N·m @ 3000 rpm
• 定格電流：59 ±10% Arms

クイックスペック

• フレームサイズ：110 mm
• 定格回転数：3000 rpm
• トルク定数：0.128 ±10% N·m/A
• ロータ慣性：10.9 ±10% ×10⁻⁴ kg·m²
• 逆起電力：7.7 ±10% V/krpm
• 本体長さ（L）：156 mm、ブレーキ付（LB）：193 mm
• 重量：6.36 / 8.47 kg

電気・機械仕様
定格出力：2350 W
定格電圧：48 VDC
定格トルク：7.5 N·m
定格回転数：3000 rpm
定格電流：59 ±10% Arms
フレームサイズ：110 mm
トルク定数：0.128 ±10% N·m/A
ロータ慣性：10.9 ±10% ×10⁻⁴ kg·m²
逆起電力：7.7 ±10% V/krpm
ラインインダクタンス：未指定；公差 ±10%
ライン抵抗：未指定；公差 ±10%
本体長さ（L）：156 mm
ブレーキ付本体長（LB）：193 mm
重量：6.36 / 8.47 kg
フィードバック（オプション）：磁気ホール、またはホール＋2500ラインインクリメンタルエンコーダ
絶縁抵抗：DC500 V、>20 MΩ（クラスF）
耐電圧：800 VAC / 1 s / 5 mA
使用環境温度：-20～40°C（オプションで-40～40°C）
湿度：20%～80% RH（結露しないこと）
高度：推奨1000 m以下（範囲外では出力低下）
保護等級：IP54（IP65オプション）
型番：CW110BLBT-07530-L3-H

用途と統合
電動油圧ポンプ駆動、モバイル機器のアクチュエータ、補助駆動、ブラシ付きモーターのレトロフィットなど、OEMやシステムインテグレータによる評価・統合を想定。量産適用前に電気インターフェース、熱管理、機械的取付を確認してください。

オプションと適合性
オプション：IP65シール、ホール＋2500ラインエンコーダ、低温拡張仕様。上記の絶縁・耐電圧要件を満たしますが、プロジェクト固有の環境・EMC要件は事前に確認してください。
