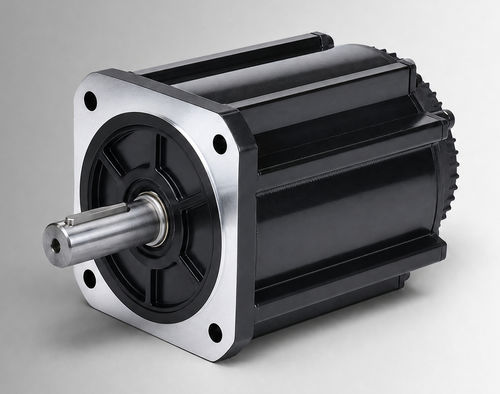

ブラシレスモーター CW180BLBT-48020-L9-H

DCBLDC144V

製品概要
CW180BLBT-48020-L9-Hはフレーム180 mmのブラシレスDC（BLDC）モータで、144 VDC・10000 W、2000 rpm時の定格トルク48 N·mを特長とします。OEMおよびシステムインテグレータ向けに設計され、電動油圧ポンプ駆動、モバイル作業機能、ブラシ付きDCからの置換用途に適しています。設置には電圧、負荷、使用率、取り付けインターフェース、環境条件の確認が必要です。

主な特長

• 定格出力: 10000 W
• 定格電圧: 144 VDC
• 定格トルク: 48 N·m @ 2000 rpm
• 定格電流: 86 ±10% Arms
• フレームサイズ: 180 mm

電気・機械仕様

• 型番 / 製品番号: CW180BLBT-48020-L9-H
• 定格出力: 10000 W
• 定格電圧: 144 VDC
• 定格トルク: 48 N·m
• 定格速度: 2000 rpm
• 定格電流: 86 ±10% Arms
• トルク定数: 0.56 ±10% N·m/A
• Back EMF: 33.5 ±10% V/krpm
• ロータ慣性: 153 ±10% ×10⁻⁴ kg·m²
• ラインインダクタンス/抵抗: 指定なし；公差 ±10%
• 本体長さ (L): 264 mm（ブレーキ付 319 mm）
• 重量: 32 kg（ブレーキなし） / 34 kg（ブレーキ付）
• フィードバック: 磁気ホール；ホール＋2500ライン増分エンコーダ（オプション）
• 絶縁抵抗: DC 500 V、>20 MΩ（クラスF）
• 耐電圧: 800 VAC / 1 s / 5 mA
• 動作温度: -20～40°C（オプションで -40～40°C）
• 湿度: 20%～80% RH（結露しないこと）
• 高度: 推奨 1000 m 未満（範囲超過時は出力低下）
• 保護等級: IP54（IP65 オプション）

用途

• 電動油圧ポンプ駆動およびアクチュエータ
• モバイル機械および作業機能
• ブラシ付きDCモータからのアップグレード
• 小型産業機器および補助駆動

オプション・発注情報

• フィードバックオプション: 磁気ホール または ホール＋2500ライン増分エンコーダ
• 選択可能オプション: IP65、拡張温度範囲（-40～40°C）、ブレーキ内蔵（LB構成）
• 品番: CW180BLBT-48020-L9-H — 発注時に必要オプションを明記してください
