ブラシレスモーター CW57BLMA54-100L2100-01
DC三相24V

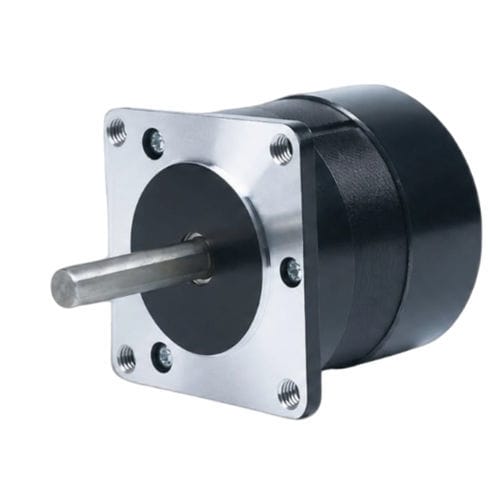

ブラシレスモーター - CW57BLMA54-100L2100-01 - NEOTON MOTOR - DC / 三相 / 24V
ブラシレスモーター - CW57BLMA54-100L2100-01 - NEOTON MOTOR - DC / 三相 / 24V
お気に入りに追加する
商品比較に追加する
NEOTON MOTORのサイトについての詳しい情報

特徴

タイプ
DC, 三相, ブラシレス
電圧
24V
構造
NEMA 23
極数
4極
出力

0.1 kW
(0.14 hp)

アンペア数

10 A

トルク

最少: 0.096 Nm
(0.070806 ft.lb)

最大: 0.192 Nm
(0.141612 ft.lb)

回転速度

10,000 rpm
(62,831.8531 rad.min-1)

直径

57 mm
(2.24 in)

詳細

製品概要
CW57BLMA54-100L2100-01 は 57 mm（NEMA 23）サイズの 3 相ブラシレス直流モーターで、24 ±10% VDC、100 W、最大 10000 回転/分の性能を有します。産業用オートメーション、ロボティクス、精密モーションコントロール用途に適しています。

主な特徴
  • 定格出力：100 W
  • 電源電圧：24 ±10% VDC
  • 定格トルク：10000 回転/分で 0.096 N·m
  • フレームサイズ：57 mm（NEMA 23）
  • 3 相ブラシレス設計により滑らかな動作と低メンテナンス性

主な仕様
定格出力：100 W
定格電圧：24 ±10% VDC
定格回転数：10000 回転/分
定格トルク：0.096 N·m
定格電流：10 A
フレームサイズ：57 mm（NEMA 23）
型番：CW57BLMA54-100L2100-01

電気的仕様
極数：4
相数：3
最大回転数：10000 回転/分
最大トルク：0.192 N·m
電圧定数：3.08 ±5% V/kRPM
ライン抵抗：0.188 ±5% Ω（20°C）
ラインインダクタンス：0.23 ±10% mH
絶縁抵抗：100 MΩ @ 500 VDC
絶縁クラス：B（130°C）
重量：0.5 kg

図面と性能カーブ
CW57BLMA54-100L2100-01 の機械図面およびトルク－速度曲線が利用可能で、機械的統合やシステム設計の検証に役立ちます。

技術仕様
  • フレーム：57 mm（NEMA 23）
  • 設計：3 相ブラシレス直流
  • 定格出力：100 W
  • 定格電圧：24 ±10% VDC
  • 定格回転数：10000 回転/分
  • 定格トルク：0.096 N·m
  • 定格電流：10 A
  • 最大トルク：0.192 N·m
  • 電圧定数：3.08 ±5% V/kRPM
  • ライン抵抗：0.188 ±5% Ω（20°C）
  • ラインインダクタンス：0.23 ±10% mH
  • 絶縁抵抗：100 MΩ @ 500 VDC
  • 絶縁クラス：B 130°C
  • 極数：4
  • 相数：3
  • 重量：0.5 kg
  • 型番：CW57BLMA54-100L2100-01
