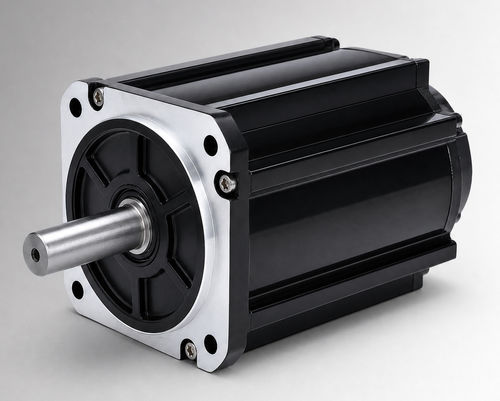

DCモーター CW130BLBT-15020-L9-H

ブラシレスBLDC144V

製品概要
CW130BLBT-15020-L9-H は、フレームサイズ130 mm、定格出力3150 W、定格電圧144 VDCの高出力ブラシレス直流（BLDC）モーターです。油圧ポンプの電動駆動、モバイル作業機能、ブラシ付き直流モーターからのアップグレード検討などのOEMおよびシステム統合評価向けに設計されており、プロジェクトで電圧・負荷・使用率・取付インターフェース・環境条件が確認されれば、コンパクトな産業機器や補助駆動の評価にも使用できます。

主な特長

• 定格出力：3150 W
• 定格電圧：144 VDC
• 定格トルク：15 N·m（2000 rpm時）
• 定格電流：27±10% Arms

主な仕様（要約）
定格出力：3150 W
定格電圧：144 VDC
定格トルク：15 N·m
定格回転数：2000 rpm
定格電流：27±10% Arms
フレームサイズ：130 mm

機械図面およびチャート
機械図面 — 130 mm 標準構造あり
機械図面 — 130 mm 送風冷却構造あり
トルク-速度特性図あり

技術仕様

• 定格出力：3150 W
• 定格電圧：144 VDC
• 定格トルク：15 N·m
• 定格回転数：2000 rpm
• 定格電流：27±10% Arms
• フレームサイズ：130 mm
• トルク定数：0.54±10% N·m/A
• ロータ慣性：17±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：34±10% V/krpm
• ラインインダクタンス：指定なし；許容差 ±10%
• ライン抵抗：指定なし；許容差 ±10%
• 本体長さ（L）：166 mm
• ブレーキ付本体長さ（LB）：221 mm
• 重量：11 / 12.8 kg（ブレーキなし / あり）
• フィードバック素子（オプション）：磁気ホール / ホール + 2500ライン増分エンコーダ（オプション）
• 絶縁抵抗：DC 500 V、＞20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：温度 -20〜40 °C（オプション -40〜40 °C）；湿度 20％〜80％ RH（結露なきこと）；標高 1000 m 以下（温度または標高が超える場合は出力低下）
• 保護等級：IP54（IP65 オプション）
• 部品番号：CW130BLBT-15020-L9-H
