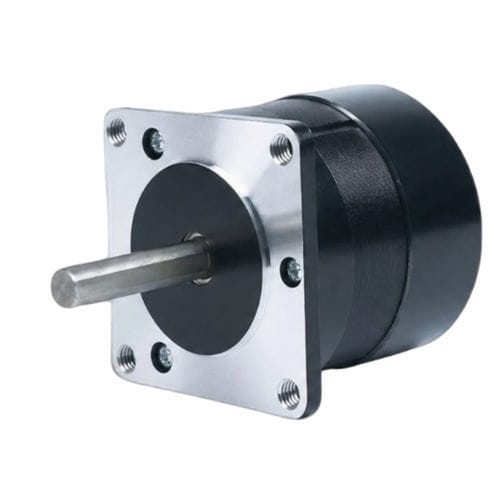

DCモーター CW57BLMA54-100L2100-04

3相ブラシレスBLDC

製品概要
CW57BLMA54-100L2100-04は、57mm（NEMA 23）フレームの3相ブラシレスDCモーターで、定格出力100W、電源24 ±10% VDC、定格回転数10000回転/分です。産業用オートメーション、ロボット、精密モーション制御など、小型で安定した性能が求められる用途向けに設計されています。

主な特長

• 定格出力：100 W
• 電源電圧：24 ±10% VDC
• 定格トルク：0.096 N·m（10000 回転/分時）
• フレームサイズ：57 mm（NEMA 23）
• 3相ブラシレス設計により滑らかで制御しやすい駆動が可能

サマリー
定格出力：100 W
定格電圧：24 ±10% VDC
定格回転数：10000 回転/分
定格トルク：0.096 N·m
定格電流：10 A
フレームサイズ：57 mm（NEMA 23）

電気仕様

• 極数：4
• 相数：3
• 定格電圧：24 ±10% VDC
• 定格出力：100 W
• 定格回転数：10000 回転/分
• 定格トルク：0.096 N·m
• 定格電流：10 A
• 最大回転数：15000 回転/分
• 最大トルク：0.19 N·m
• 電圧定数：1.5 ±5% Vrms/KRPM
• 相間抵抗：0.19 ±5% Ω（20℃）
• 相間インダクタンス：0.22 ±10% mH
• 絶縁抵抗：100 MΩ @ 500 VDC
• 絶縁等級：B（130℃）
• 重量：0.8 kg

機械特性と性能
57mm BLDCシリーズの機械図面およびトルク‑速度特性曲線を用意しており、CW57BLMA54-100L2100-04のモデル別寸法と性能データは組み込み設計やシステム設計を支援します。

仕様 / 技術データ

• 型番 / 部品番号：CW57BLMA54-100L2100-04
• シリーズ：57BLMA Series
• フレームサイズ：57 mm（NEMA 23）
• 定格出力：100 W
• 定格電圧：24 ±10% VDC
• 定格回転数：10000 回転/分（定格）
• 最大回転数：15000 回転/分
• 定格トルク：0.096 N·m
• 最大トルク：0.19 N·m
• 定格電流：10 A
• 相数：3（3相ブラシレス）
• 極数：4
• 電圧定数：1.5 ±5% Vrms/KRPM
• 相間抵抗：0.19 ±5% Ω（20℃）
• 相間インダクタンス：0.22 ±10% mH
• 絶縁抵抗：100 MΩ @ 500 VDC
• 絶縁等級：B（130℃）
• 重量：0.8 kg
