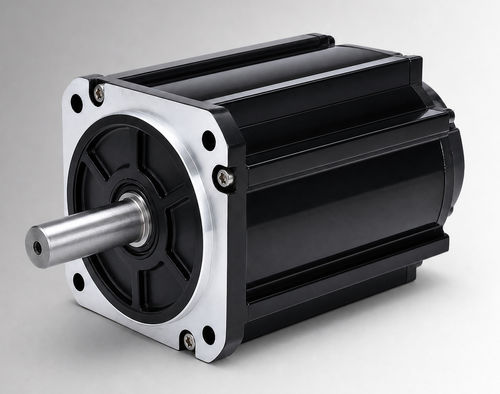

ブラシレスモーター CW130BLBT-19020-L3-H

DC48Vコーダー付き

製品概要
CW130BLBT-19020-L3-Hはフレーム130 mmの高出力ブラシレスDCモーターで、定格4000 W、48 VDC、定格トルク19 N·m（2000 rpm）です。OEMやシステム統合の評価向けに設計されており、電動油圧ポンプ駆動、移動式作業機能、ブラシ付きDCからのアップグレードに適しています。電圧・負荷・使用率・取付インターフェース・環境条件がプロジェクトで確認されれば、コンパクトな産業機器や補助駆動にも適用検討できます。

主な特長

• 定格出力：4000 W
• 定格電圧：48 VDC
• 定格トルク：19 N·m @ 2000 rpm
• 定格電流：97±10% Arms
• フレーム寸法：130 mm

電気・機械仕様

• 定格出力 — 4000 W
• 定格電圧 — 48 VDC
• 定格トルク — 19 N·m
• 定格速度 — 2000 rpm
• 定格電流 — 97±10% Arms
• トルク定数 — 0.19±10% N·m/A
• ロータ慣性 — 25.2±10% kg·m² × 10⁻⁴
• 逆起電力定数 — 11.8±10% V/krpm
• ラインインダクタンス — 0.07±10% mH
• ライン抵抗 — 0.015±10% Ω
• 本体長さ (L) — 181 mm；ブレーキ付き (LB) — 221 mm
• 重量 — 14 / 15.8 kg
• 保護等級 — IP54（IP65はオプション）
• 使用温度 — -20〜40 °C（オプションで -40〜40 °C）
• 湿度 — 20%〜80% RH（結露しないこと）

フィードバックと電気的安全性

• フィードバックオプション：磁気ホール；ホール＋2500線増分エンコーダ（オプション）
• 絶縁抵抗 — DC500V、>20 MΩ（クラスF）
• 耐電圧 — 800 VAC / 1s / 5 mA

機械図面と特性図の提供

• 機械図面 — 130 mm 標準構造
• 機械図面 — 130 mm ファン冷却構造
• トルク-速度特性図

主な用途

• 電動油圧ポンプ駆動
• 移動式機器および作業機能
• ブラシ付DCモーターの置換／アップグレード
• コンパクトな産業機器および補助駆動
