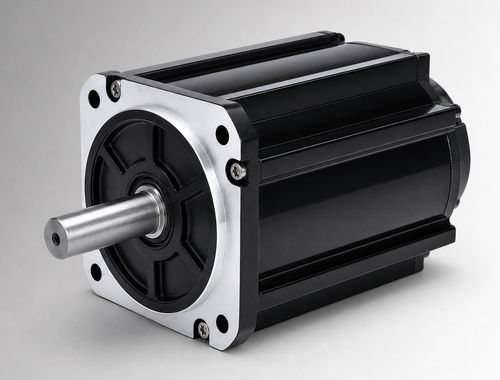

ブラシレスモーター CW130BLBT-19020-L5-H

DCBLDC72 V

製品概要
CW130BLBT-19020-L5-H はフレーム径130 mm、定格出力4000 W、72 VDC、19 N·m（2000 rpm） のブラシレス直流（BLDC）モーターです。油圧ポンプ駆動の電動化、モバイル作業機能、ブラシ付きDCモーターからの置換プロジェクトなど、OEMおよびシステム統合評価を目的とし、プロジェクトの電圧・負荷・Duty比・取り付けインターフェース・環境条件が確認されれば、コンパクトな産業機器や補助駆動にも適用できます。

主な特長

• 定格出力 4000 W
• 定格電圧 72 VDC
• 定格トルク 19 N·m（2000 rpm）
• 定格電流 65±10% Arms

クイック仕様

• 定格出力：4000 W
• 定格電圧：72 VDC
• 定格トルク：19 N·m
• 定格回転数：2000 rpm
• 定格電流：65±10% Arms
• フレームサイズ：130 mm

電気・機械仕様

• トルク定数：0.29±10% N·m/A
• ロータ慣性：25.2±10% kg·m² × 10⁻⁴
• 逆起電力定数：17.7±10% V/krpm
• ラインインダクタンス：指定なし；公差 ±10%
• ライン抵抗：指定なし；公差 ±10%
• 本体長さ（L）：181 mm
• ブレーキ付本体長（LB）：221 mm
• 重量：14 kg（標準）/ 15.8 kg（ブレーキ付）
• フィードバック：磁気ホール；ホール＋2500線分解能インクリメンタルエンコーダ（オプション）
• 絶縁抵抗：DC 500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：-20～40 °C（オプション -40～40 °C）；湿度 20～80% RH（結露なきこと）；高度 <1000 m
• 保護等級：IP54（IP65 オプション）
• 部品番号：CW130BLBT-19020-L5-H

利用可能な技術図

• 機械図 — 130 mm 標準構造（画像あり）
• 機械図 — 130 mm ファン冷却構造（画像あり）
• トルク–速度特性図（画像あり）

技術仕様

• 型番 / 部品番号：CW130BLBT-19020-L5-H
• フレームサイズ：130 mm
• 定格出力：4000 W
• 定格電圧：72 VDC
• 定格トルク：19 N·m
• 定格回転数：2000 rpm
• 定格電流：65±10% Arms
• トルク定数：0.29±10% N·m/A
• 逆起電力定数：17.7±10% V/krpm
• ロータ慣性：25.2±10% kg·m² × 10⁻⁴
• 本体長（L）：181 mm；ブレーキ付（LB）：221 mm
• 重量：14 kg（標準）/ 15.8 kg（ブレーキ付）
• フィードバックオプション：磁気ホール；ホール＋2500線インクリメンタルエンコーダ（オプション）
• 絶縁：DC 500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：-20～40 °C（オプション -40～40 °C）；湿度 20～80% RH（結露なきこと）；高度 <1000 m
• 保護等級：IP54（IP65 オプション）
