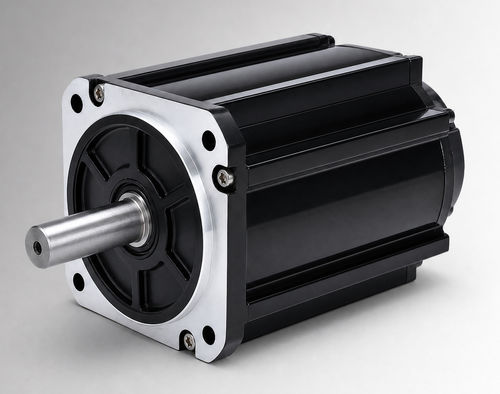

ブラシレスモーター CW130BLBT-05030-L9-H

BLDC144Vブレーキ付き

製品概要
CW130BLBT-05030-L9-H はフレーム130 mmの高出力ブラシレスDC（BLDC）モーターで、定格出力1550 W、定格電圧144 VDCです。3000 rpmで5 N·mを発生し、油圧ポンプ駆動の電動化、移動機能、ブラシ付きDCからのアップグレード等のOEM・システム統合向けに設計されています。プロジェクトの電圧、負荷、使用率、取り付けインターフェース、環境条件を確認のうえ適合性を評価してください。

主な特長

• 定格出力 1550 W
• 定格電圧 144 VDC
• 定格トルク 5 N·m（3000 rpm時）
• 定格電流 12.5±10% Arms

技術仕様

• 定格出力 — 1550 W
• 定格電圧 — 144VDC
• 定格トルク — 5 N·m
• 定格回転数 — 3000 rpm
• 定格電流 — 12.5±10% Arms
• フレームサイズ — 130 mm
• トルク定数 — 0.39±10% N·m/A
• ロータ慣性 — 12±10% kg·m² × 10⁻⁴
• 逆起電力定数 — 24±10% V/krpm
• ラインインダクタンス — 未指定；公差 ±10%
• ライン抵抗 — 未指定；公差 ±10%
• 本体長さ（L）— 119 mm
• ブレーキ付本体長さ（LB）— 166 mm
• 重量 — 6 / 7.8 kg（ブレーキ無 / 有）
• フィードバック要素（オプション）— マグネティックホール；ホール＋2500ラインインクリメンタルエンコーダ（オプション）
• 絶縁抵抗 — DC500V、>20 MΩ（クラスF）
• 耐電圧 — 800VAC / 1s / 5mA
• 動作環境 — 温度 -20〜40°C（オプションで -40〜40°C）；湿度 20%–80% RH（結露なきこと）；高度 1000 m以下（超える場合は定格低下）
• 保護等級 — IP54（IP65 オプション）
• 型番 — CW130BLBT-05030-L9-H

オプションおよび機械的詳細

• フレーム：130 mm 標準；ファン冷却構造あり
• 機械的長さ：L = 119 mm、LB（ブレーキ付）= 166 mm
• 重量：6 kg（標準） / 7.8 kg（ブレーキ付）
• フィードバックオプション：磁気ホールまたはホール＋2500ラインインクリメンタルエンコーダ
• 保護・環境オプション：IP65 へアップグレード、-40°C 適合化対応可
• 機械図面およびトルク-速度特性図を統合用に提供

用途

• 電動油圧ポンプ駆動
• 移動機器および車載作業機能
• ブラシ付きDCからのリプレース/アップグレードプロジェクト
• コンパクト産業機器および補助駆動
