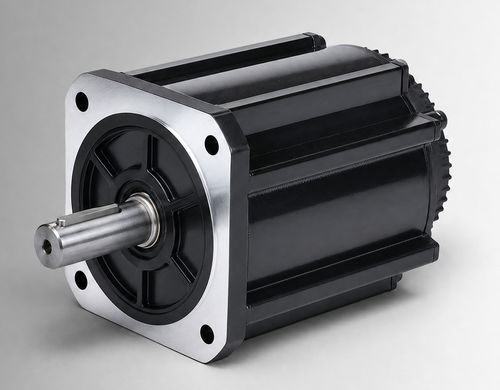

DCモーター CW180BLBT-28020-L9-H

ブラシレス144Vコンパクト

製品概要
CW180BLBT-28020-L9-Hはフレーム径180 mmの高出力ブラシレスDCモーターで、定格5800 W、144VDC、定格トルク28 N·m、定格速度2000 rpmです。電動油圧ポンプ駆動、車載作業機能、ブラシ式DCからのアップグレード案件におけるOEMおよびシステム統合評価向けに設計されており、電圧、負荷、負荷率、取付インターフェース、環境条件が確認されれば、省スペースの産業機器や補機駆動にも適用できます。

主な特長

• 定格出力：5800 W
• 定格電圧：144VDC
• 定格トルク：28 N·m @ 2000 rpm
• 定格電流：50±10% Arms

主要仕様

• 定格出力：5800 W
• 定格電圧：144VDC
• 定格トルク：28 N·m
• 定格速度：2000 rpm
• 定格電流：50±10% Arms
• フレームサイズ：180 mm

電気・機械仕様
定格出力 — 5800 W
定格電圧 — 144VDC
定格トルク — 28 N·m
定格速度 — 2000 rpm
定格電流 — 50±10% Arms
フレームサイズ — 180 mm
トルク定数 — 0.56±10% N·m/A
ロータ慣性モーメント — 122±10% kg·m² × 10⁻⁴
逆起電力（Back EMF） — 34±10% V/krpm
ラインインダクタンス — 未指定；許容差 ±10%
ライン抵抗 — 未指定；許容差 ±10%
本体長さ（L） — 264 mm
ブレーキ付本体長（LB） — 319 mm
質量 — 32/34 kg
フィードバック要素（オプション） — 磁気ホール / ホール＋2500線インクリメンタルエンコーダ（任意）
絶縁抵抗 — DC500V、>20 MΩ（クラスF）
耐電圧 — 800VAC/1s/5mA
使用環境 — 温度：-20～40°C（オプションで-40～40°C）；湿度：20%～80% RH（結露なきこと）；高度1000 m未満（温度・高度超過時は性能低下）
保護等級 — IP54（IP65はオプション）
品番 — CW180BLBT-28020-L9-H

機械図面と特性

• 機械図面 — 180 mm 標準構造
• 機械図面 — 180 mm ファン冷却構造
• トルク-速度特性

技術仕様

• モデル/シリーズ：180BLBTシリーズ
• 品番：CW180BLBT-28020-L9-H
• 定格出力：5800 W
• 定格電圧：144VDC
• 定格トルク：28 N·m @ 2000 rpm
• 定格速度：2000 rpm
• 定格電流：50±10% Arms
• フレームサイズ：180 mm
• トルク定数：0.56±10% N·m/A
• ロータ慣性：122±10% kg·m² × 10⁻⁴
• Back EMF：34±10% V/krpm
• 本体長さ（L）：264 mm；ブレーキ付（LB）：319 mm
• 質量：32/34 kg
• フィードバックオプション：磁気ホールまたはホール＋2500線インクリメンタルエンコーダ
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800VAC/1s/5mA
• 使用温度範囲：-20～40°C（オプションで-40～40°C）
• 湿度：20%～80% RH（結露なきこと）
• 保護等級：IP54（IP65オプション）
