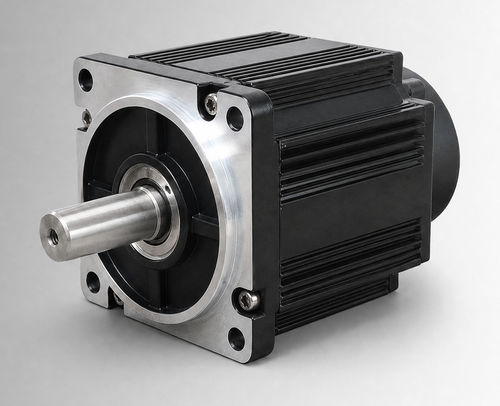

ブラシレスモーター CW110BLBT-05030-L9-H

BLDC144Vブレーキ付き

製品概要
CW110BLBT-05030-L9-Hは、110 mmフレームのブラシレスDC（BLDC）モーターで、定格1550 W、144 VDCです。3000 rpmで5 N·mを発生し、電動油圧ポンプ駆動、移動式機能、整流子付きDCからの置換プロジェクトなど、OEMおよびシステム統合の評価用途に設計されています。電圧、負荷、負荷率、取り付けインターフェース、環境条件が確認されたプロジェクトでは、コンパクトな産業機器や補助駆動にも適合します。

主なポイント

• 定格出力：1550 W
• 定格電圧：144 VDC
• 定格トルク：5 N·m @ 3000 rpm
• 定格電流：12.6 ±10% Arms

電気・機械仕様
定格出力：1550 W
定格電圧：144 VDC
定格トルク：5 N·m
定格回転数：3000 rpm
定格電流：12.6 ±10% Arms
フレームサイズ：110 mm
トルク定数：0.39 ±10% N·m/A
ロータ慣性：7.7 ±10% ×10⁻⁴ kg·m²
逆起電力（Back EMF）：24 ±10% V/krpm
ラインインダクタンス/抵抗：未指定；許容差 ±10%
本体長さ（L）：126 mm
ブレーキ付本体長さ（LB）：171 mm
重量：4.14 kg（ブレーキ無し）/ 6.25 kg（ブレーキ付）
フィードバック要素（オプション）：磁気ホール / ホール + 2500ライン インクリメンタルエンコーダ
絶縁抵抗：DC500 V、>20 MΩ（クラスF）
耐電圧：800 VAC / 1 s / 5 mA
保護等級：IP54（IP65オプション）
品番：CW110BLBT-05030-L9-H

用途
OEMシステムや産業設備への組み込みに適しており、コンパクトで高出力のBLDC駆動が必要な用途に適用されます。代表的な用途は、電動油圧ポンプ駆動、移動機械のアクチュエータ、補助駆動、ブラシ付きシステムのレトロフィットなどです。

フィードバックとオプション
磁気ホールセンサまたはホール＋2500ラインのインクリメンタルエンコーダの組合せが選択可能です。オプションとしてIP65保護、拡張動作温度範囲（-40°Cオプション）を用意しています。

環境・保護
動作温度：-20〜40°C（オプションで-40〜40°C）。湿度：20%〜80% RH（結露なきこと）。高度：標準使用は1000 m未満（記載の温度や高度を超える場合は出力低下を推奨）。絶縁クラスF。

技術的特性

• フレームサイズ：110 mm
• 本体長さ L/LB：126 / 171 mm
• 重量：4.14 / 6.25 kg
• トルク定数：0.39 ±10% N·m/A
• ロータ慣性：7.7 ±10% ×10⁻⁴ kg·m²
• Back EMF：24 ±10% V/krpm
• 保護：IP54（IP65オプション）
• フィードバック：Hall または Hall + 2500ライン エンコーダ
• 絶縁：DC500V ＞20 MΩ；耐電圧：800VAC/1s/5mA
