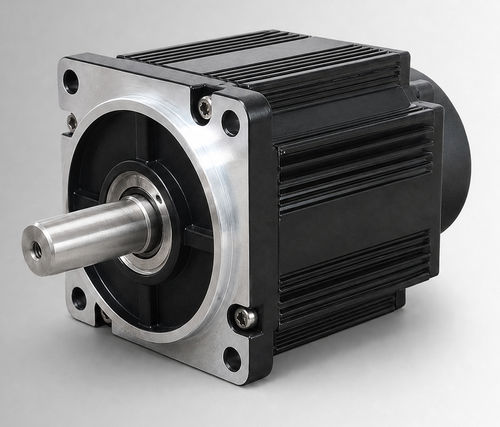

BLDCモーター CW110BLBT-05030-L6-H

96 Vコーダー付きコンパクト

製品概要
CW110BLBT-05030-L6-Hはフレーム径110 mmの高出力ブラシレスDCモータで、定格1550 W、96VDC、定格トルク5 N·m、定格回転数3000 rpmです。電気油圧ポンプ駆動、モバイル作業機能、ブラシ付きDCからのアップグレードプロジェクト向けのOEMおよびシステム統合評価用に設計されており、用途に応じて電圧、負荷、運転周期、取り付けインターフェース、環境条件が確認されれば、コンパクトな産業機器や補助駆動にも適用検討できます。

主な特徴

• 定格出力 1550 W
• 定格電圧 96VDC
• 定格トルク 5 N·m（3000 rpm時）
• 定格電流 19±10% Arms

主な仕様
定格出力 — 1550 W
定格電圧 — 96VDC
定格トルク — 5 N·m
定格速度 — 3000 rpm
定格電流 — 19±10% Arms
フレームサイズ — 110 mm

電気的・機械的仕様（詳細）

• 定格出力: 1550 W
• 定格電圧: 96VDC
• 定格トルク: 5 N·m
• 定格速度: 3000 rpm
• 定格電流: 19±10% Arms
• フレームサイズ: 110 mm
• トルク定数: 0.25±10% N·m/A
• ロータ慣性: 7.7±10% kg·m² × 10⁻⁴
• 逆起電力定数: 15.6±10% V/krpm
• ラインインダクタンス: 0.16±10% mH
• ライン抵抗: 0.024±10% Ω
• 本体長さ (L): 126 mm
• ブレーキ付き本体長さ (LB): 171 mm
• 重量: 4.14/6.25 kg
• フィードバック要素（オプション）: 磁気ホール / ホール + 2500線インクリメンタルエンコーダ（オプション）
• 絶縁抵抗: DC500V、>20 MΩ（クラスF）
• 耐電圧: 800VAC/1s/5mA
• 使用環境: 温度: -20 ～ 40°C（オプションで -40 ～ 40°C）；湿度: 20%～80% RH（結露しないこと）；高度: 1000 m未満（記載温度・高度範囲超過時は性能低下）
• 保護等級: IP54（IP65オプション）
• 型番: CW110BLBT-05030-L6-H
