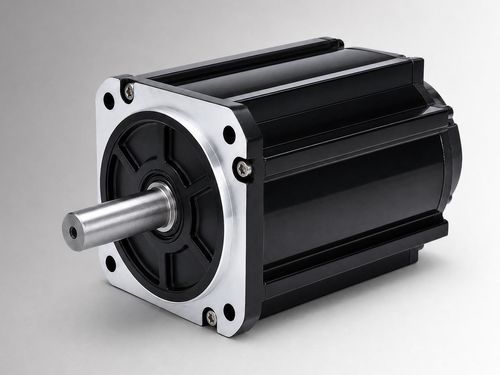

ブラシレスモーター CW130BLBT-15025-L5-H

DCBLDC72 V

製品概要
CW130BLBT-15025-L5-H は、フレーム径130 mmの高出力ブラシレス直流（BLDC）モーターで、定格出力3800 W、定格電圧72 VDC、定格トルク15 N·m、定格回転数2500 rpmです。電動油圧ポンプ駆動、車載・移動式作業機能、ブラシ式DCからの置換プロジェクトなどのOEM／システム統合評価を想定しており、電圧、負荷、 duty cycle、取り付けインターフェース、環境条件が確認されれば、コンパクトな産業機器や補助駆動にも適用検討できます。

主な特徴

• 定格出力 3800 W
• 定格電圧 72 VDC
• 定格トルク 15 N·m（2500 rpm）
• 定格電流 65±10% Arms

クイックスペック

• 定格出力：3800 W
• 定格電圧：72 VDC
• 定格トルク：15 N·m
• 定格回転数：2500 rpm
• 定格電流：65±10% Arms
• フレームサイズ：130 mm

電気・機械仕様（表）
項目 | 値
定格出力 | 3800 W
定格電圧 | 72 VDC
定格トルク | 15 N·m
定格回転数 | 2500 rpm
定格電流 | 65±10% Arms
フレームサイズ | 130 mm
トルク定数 | 0.24±10% N·m/A
ロータ慣性モーメント | 17±10% kg·m² × 10⁻⁴
逆起電力 (Back EMF) | 14.2±10% V/krpm
線路インダクタンス | 0.128±10% mH
線路抵抗 | 0.029±10% Ω
本体長さ (L) | 166 mm
ブレーキ付本体長さ (LB) | 221 mm
重量 | 11 / 12.8 kg
フィードバック要素（オプション） | 磁気ホール / ホール + 2500ラインインクリメンタルエンコーダ（オプション）
絶縁抵抗 | DC500V, >20 MΩ (クラスF)
耐電圧 | 800VAC/1s/5mA
動作環境 | 温度：-20～40°C（オプションで-40～40°C）；湿度：20%～80% RH（結露なきこと）；高度1000 m未満（温度または高度が仕様範囲を超える場合は性能低下）
保護等級 | IP54（IP65 オプション）
型番 | CW130BLBT-15025-L5-H

機械図面および性能資料
統合・取付け・インターフェース確認を支援するため、130 mm 標準構造およびファン冷却構造の機械図面とトルク－速度特性図を提供します。これらの資料は取り付け確認とシステム設計時の性能整合に役立ちます。

技術仕様

• 型番：CW130BLBT-15025-L5-H
• フレーム：130 mm
• 定格出力：3800 W
• 定格電圧：72 VDC
• 定格トルク：15 N·m @ 2500 rpm
• 定格回転数：2500 rpm
• 定格電流：65±10% Arms
• トルク定数：0.24±10% N·m/A
• Back EMF：14.2±10% V/krpm
• 線路インダクタンス：0.128±10% mH
• 線路抵抗：0.029±10% Ω
• 本体長さ：166 mm（ブレーキ付 221 mm）
• 重量：11 / 12.8 kg（バリエーション）
• フィードバックオプション：磁気ホール；ホール + 2500ラインインクリメンタルエンコーダ（オプション）
• 絶縁：DC500V, >20 MΩ (クラスF)
• 耐電圧：800VAC/1s/5mA
• 動作温度：-20～40°C（オプションで-40～40°C）
• 保護：IP54（IP65 オプション）
