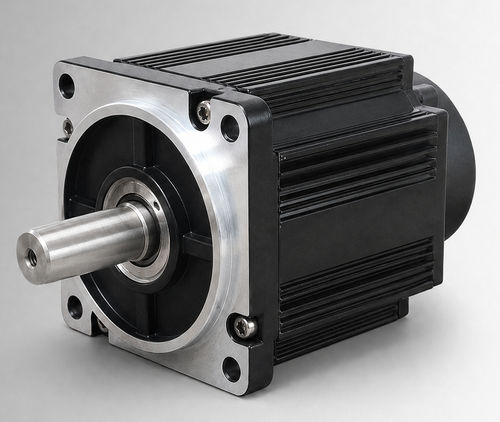

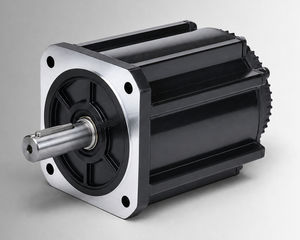

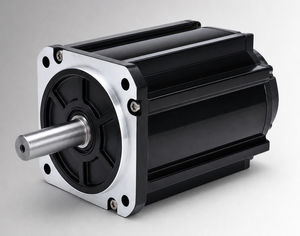

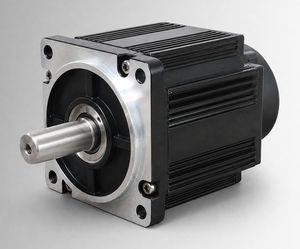

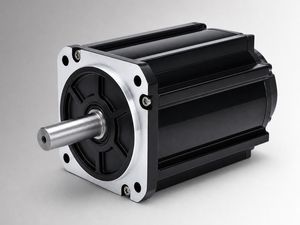

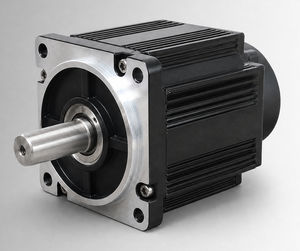

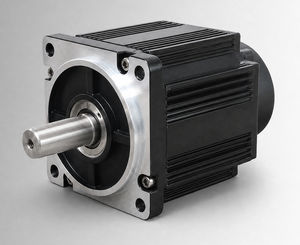

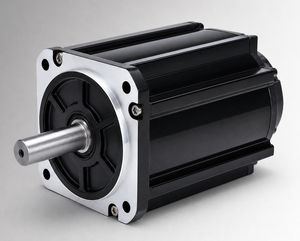

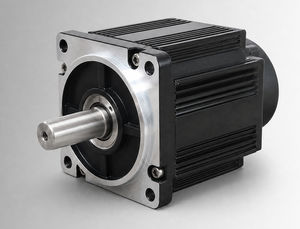

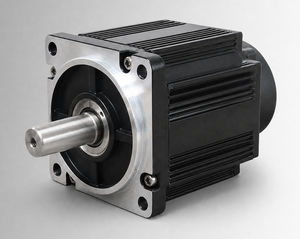

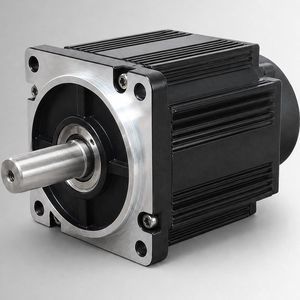

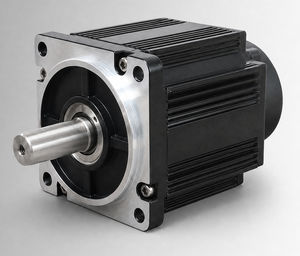

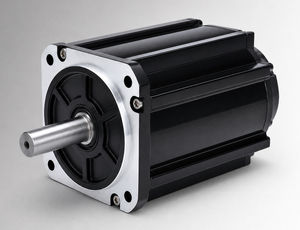

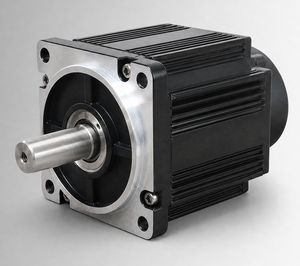

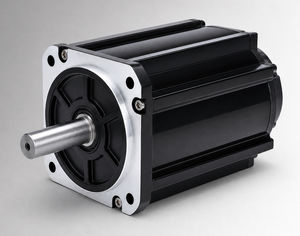

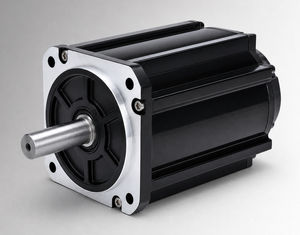

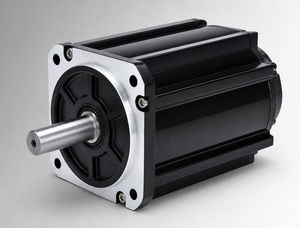

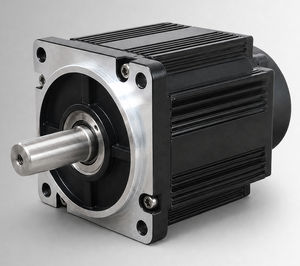

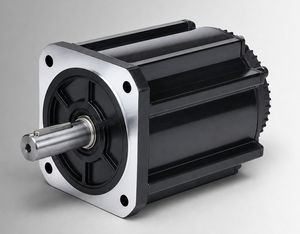

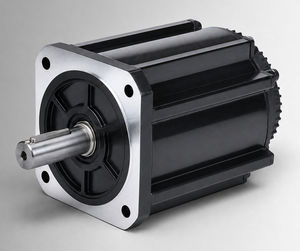

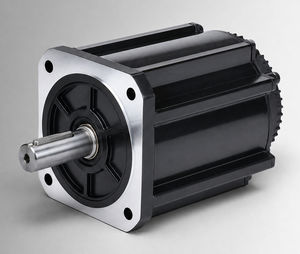

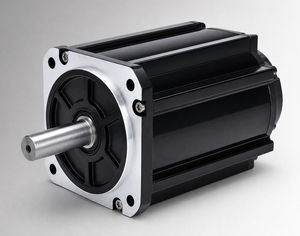

ブラシレスモーター CW110BLBT-05030-L6-H

DC直流BLDC

概要
CW110BLBT-05030-L6-Hは、フレーム径110mmの高出力ブラシレスDC（BLDC）モーターで、定格1550 W、96 VDC、3000 rpmで5 N·mを発生します。OEM評価およびシステム統合向けに設計され、電気油圧ポンプ駆動、移動式の作業機能、ブラシ付きDCモーターの置換プロジェクトを想定しています。電気的・機械的・環境条件が適合する場合は、コンパクトな産業機器や補助駆動にも適用可能です。

主な特長

• 定格出力：1550 W
• 定格電圧：96 VDC
• 定格トルク：5 N·m @ 3000 rpm
• 定格電流：19 ±10% Arms

データシート & ドキュメント
型式CW110BLBT-05030-L6-Hの製品データシートが利用可能です（製品ページのPDFダウンロードを参照）。

ビジュアル参照
取付けと性能評価に役立つ110mm標準フレームの機械図とトルク-速度特性図を提供しています。

電気・機械仕様
定格出力：1550 W
定格電圧：96 VDC
定格トルク：5 N·m
定格回転数：3000 rpm
定格電流：19 ±10% Arms
フレームサイズ：110 mm
トルク定数：0.25 ±10% N·m/A
ロータ慣性：7.7 ±10% kg·m² × 10⁻⁴
逆起電力：15.6 ±10% V/krpm
ラインインダクタンス：0.16 ±10% mH
ライン抵抗：0.024 ±10% Ω
本体長 (L)：126 mm
ブレーキ付本体長 (LB)：171 mm
重量：4.14 / 6.25 kg
フィードバック（オプション）：磁気ホール / ホール＋2500ライン増分エンコーダ
絶縁抵抗：DC 500 V、>20 MΩ（クラスF）
耐電圧：800 VAC / 1 s / 5 mA
使用環境：-20〜40 °C（オプションで-40〜40 °C）；湿度 20〜80% RH（結露なきこと）；高度 < 1000 m（超過時は定格低下）
保護等級：IP54（IP65オプション）
型番：CW110BLBT-05030-L6-H

用途

• 電気油圧ポンプ駆動
• 移動式作業機能
• ブラシ付きDCモーターからのアップグレード
• 電気・機械・環境条件確認の上でのコンパクト産業機器や補助駆動

技術仕様

• 定格出力：1550 W
• 定格電圧：96 VDC
• 定格トルク：5 N·m
• 定格回転数：3000 rpm
• 定格電流：19 ±10% Arms
• フレームサイズ：110 mm
• トルク定数：0.25 ±10% N·m/A
• ロータ慣性：7.7 ±10% kg·m² × 10⁻⁴
• 逆起電力：15.6 ±10% V/krpm
• ラインインダクタンス：0.16 ±10% mH
• ライン抵抗：0.024 ±10% Ω
• 本体長 (L)：126 mm
• ブレーキ付本体長 (LB)：171 mm
• 重量：4.14 / 6.25 kg
• フィードバック（オプション）：磁気ホール / ホール＋2500ライン増分エンコーダ
• 絶縁抵抗：DC 500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：-20〜40 °C（オプション -40〜40 °C）；湿度 20〜80% RH；高度 < 1000 m
• 保護等級：IP54（IP65オプション）
• 型番：CW110BLBT-05030-L6-H
