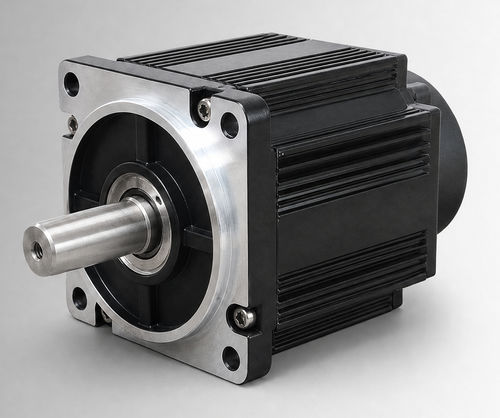

DCモーター CW110BLBT-07530-L9-H

BLDC144Vブレーキ付き

製品概要

CW110BLBT-07530-L9-Hはフレーム径110 mmのブラシレスDCモーター（BLDC）で、定格2350 W、144 VDC、3000 rpmで7.5 N·mを発生します。OEM評価およびシステム統合向けに設計されており、電動油圧ポンプ駆動、モバイル作業機能、コンパクトな産業機器、補助駆動などの用途で、電圧・負荷・使用率・取付インターフェース・環境条件を確認の上で採用されます。

主な特長

• 定格出力：2350 W
• 定格電圧：144 VDC
• 定格トルク：7.5 N·m @ 3000 rpm
• 定格電流：19±10% Arms

クイックスペック（カード概要） 定格出力：2350 W
定格電圧：144 VDC
定格トルク：7.5 N·m
定格回転数：3000 rpm
定格電流：19±10% Arms
フレームサイズ：110 mm

電気・機械仕様

• トルク定数：0.39±10% N·m/A
• ロータ慣性：10.9±10% ×10⁻⁴ kg·m²
• 逆起電力（Back EMF）：24±10% V/krpm
• 本体長さ（L）：156 mm、ブレーキ付（LB）：193 mm
• 重量：6.36 kg（ブレーキ無） / 8.47 kg（ブレーキ有）

用途と統合 使用例：電動油圧ポンプ駆動、モバイル機器用アクチュエータ、ブラシ式DCからのアップグレード。システム設計時に電気的適合、使用率、取り付けインターフェース、環境条件（温度、湿度、標高）を確認してください。

オプション・適合性

• フィードバック：磁気ホールセンサ、またはホール＋2500ライン増分エンコーダ（オプション）
• 保護等級：IP54標準（IP65オプション）
• 絶縁：クラスF；絶縁抵抗 DC500V >20 MΩ；耐電圧 800 VAC/1s/5 mA
• 動作環境：-20〜40°C（オプションで-40〜40°C）、湿度20〜80% RH（結露なし）、標高 <1000 m（範囲外での出力低下あり）
• 型番：CW110BLBT-07530-L9-H
