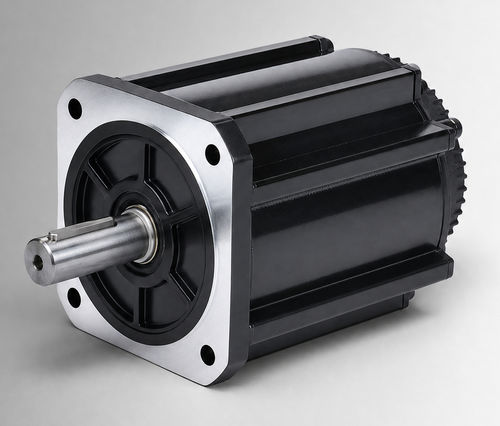

ブラシレスモーター CW180BLBT-48020-L5-H

DCBLDC72 V

製品概要
CW180BLBT-48020-L5-H はフレーム径180 mm のブラシレス直流モーターで、公称出力 10000 W、72VDC、48 N·m（2000 rpm）です。電気油圧ポンプ駆動、モバイル作業機能、ブラシ付き直流からのアップグレード、または電圧・負荷・使用率・取り付けインターフェース・環境条件が確認されたコンパクトな産業機器や補助駆動の評価用に設計されています。

主な特長

• 公称出力 10000 W
• 公称電圧 72VDC
• 公称トルク 48 N·m（2000 rpm）
• 公称電流 165±10% Arms

電気・機械仕様
公称出力: 10000 W
公称電圧: 72VDC
公称トルク: 48 N·m
公称回転数: 2000 rpm
公称電流: 165±10% Arms
フレーム寸法: 180 mm
トルク定数: 0.28±10% N·m/A
ロータ慣性: 153±10% kg·m² × 10⁻⁴
逆起電力: 18±10% V/krpm
ラインインダクタンス: 未指定; 許容差 ±10%
ライン抵抗: 未指定; 許容差 ±10%
本体長さ (L): 264 mm
ブレーキ付本体長さ (LB): 319 mm
質量: 32/34 kg
フィードバック要素（オプション）: 磁気ホール / ホール + 2500線インクリメンタルエンコーダ（オプション）
絶縁抵抗: DC500V、>20 MΩ（クラスF）
耐電圧: 800VAC/1s/5mA
使用環境: 温度 -20〜40°C（-40〜40°C オプション）；湿度 20%〜80% RH（結露なきこと）；高度 1000 m 未満（記載の温度または高度を超える場合は出力低下）
保護等級: IP54（IP65 オプション）
型番: CW180BLBT-48020-L5-H

機械図面とグラフ
機械図面 — 180 mm 標準構造（画像あり）
機械図面 — 180 mm ファン冷却構造（画像あり）
トルク-速度特性（画像あり）

特長 / 技術仕様

• 公称出力: 10000 W
• 公称電圧: 72VDC
• 公称トルク: 48 N·m
• 公称回転数: 2000 rpm
• 公称電流: 165±10% Arms
• フレーム寸法: 180 mm
• トルク定数: 0.28±10% N·m/A
• ロータ慣性: 153±10% kg·m² × 10⁻⁴
• 逆起電力: 18±10% V/krpm
• ラインインダクタンス: 未指定; 許容差 ±10%
• ライン抵抗: 未指定; 許容差 ±10%
• 本体長さ (L): 264 mm
• ブレーキ付本体長さ (LB): 319 mm
• 質量: 32/34 kg
• フィードバック要素（オプション）: 磁気ホール / ホール + 2500線インクリメンタルエンコーダ（オプション）
• 絶縁抵抗: DC500V、>20 MΩ（クラスF）
• 耐電圧: 800VAC/1s/5mA
• 使用環境: 温度 -20〜40°C（-40〜40°C オプション）；湿度 20%〜80% RH；高度 1000 m 未満
• 保護等級: IP54（IP65 オプション）
• 型番: CW180BLBT-48020-L5-H
