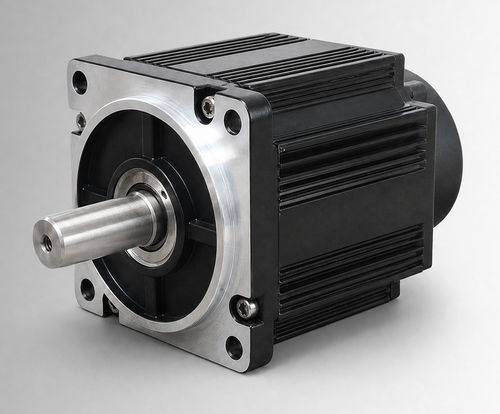

ブラシレスモーター CW110BLBT-03630-L1-H

DCBLDC24V

製品概要
CW110BLBT-03630-L1-H は、110 mm フレームのブラシレス直流（BLDC）モーターで、定格 1100 W、24 VDC、3.6 N·m（3000 rpm）です。油圧ポンプ駆動の電動化、モバイル作業機能、ブラシ付直流モーターからの置換評価など、OEM 評価およびシステム統合向けに設計されています。電気的、機械的、環境条件がプロジェクトで確認された場合、コンパクトな産業機器や補助駆動にも適用可能です。

主な特長

• 定格出力：1100 W
• 定格電圧：24 VDC
• 定格トルク：3.6 N·m @ 3000 rpm
• 定格電流：53±10% Arms
• フレームサイズ：110 mm、本体長さ（L）：126 mm、ブレーキ付本体長（LB）：171 mm
• 質量：4.14 kg（標準）/ 6.25 kg（オプション装着時）
• 保護等級：IP54（IP65 オプション）
• フィードバック：磁気ホール / ホール + 2500 線インクリメンタルエンコーダ（オプション）
• 部品番号：CW110BLBT-03630-L1-H

クイックスペック
定格出力：1100 W
定格電圧：24 VDC
定格トルク：3.6 N·m
定格回転速度：3000 rpm
定格電流：53±10% Arms
フレームサイズ：110 mm

電気・機械仕様

• トルク定数：0.06±10% N·m/A
• ロータ慣性：7.7±10% ×10⁻⁴ kg·m²
• 逆起電力（Back EMF）：4.08±10% V/krpm
• ラインインダクタンス/抵抗：未指定；許容差 ±10%
• 絶縁抵抗：DC 500 V、>20 MΩ（クラス F）
• 耐電圧：800 VAC / 1 s / 5 mA

機械図・性能
110 mm 標準構造の機械図面が利用可能です。トルク–速度特性および性能曲線は CW110BLBT-03630-L1-H 構成向けに提供され、システム設計やコントローラ調整に役立ちます。

用途と取り付け上の注意

• 一般的な用途：電動油圧ポンプ駆動、モバイル機器用アクチュエータ、産業用コンパクト機器、補助駆動、ブラシ付 DC からのアップグレード
• 動作環境：温度 -20～40 °C（オプションで -40～40 °C）；湿度 20%～80% RH（結露なきこと）；高度 1000 m 未満（温度・高度超過時は出力低下）
• オプション：IP65 保護、ブレーキ仕様、エンコーダーフィードバック — 発注時に指定
• 統合時に電気的インタフェース、取付、使用周期を確認してください
