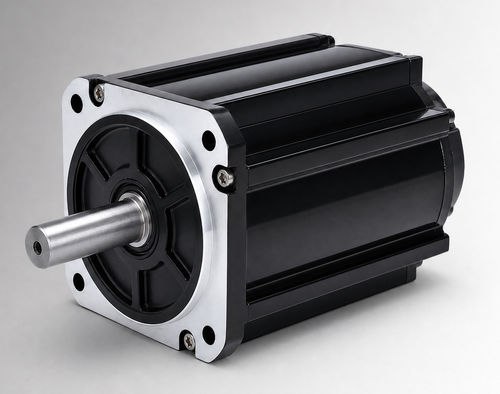

ブラシレスモーター CW130BLBT-05030-L6-H

DCBLDC96 V

製品概要
CW130BLBT-05030-L6-Hはフレーム130mmのブラシレスDC（BLDC）モーターで、定格出力1550W、定格電圧96VDC、定格トルク5 N·m（3000 rpm）です。電気油圧ポンプ駆動、モバイルワーク機能、ブラシ付きDCからのアップグレード用途でのOEM評価・システム統合に適しています。電圧、負荷、 duty cycle、取り付けインターフェース、環境条件を確認のうえ、コンパクトな産業機器や補助駆動への適用も検討できます。

主な特長

• 定格出力：1550 W
• 定格電圧：96 VDC
• 定格トルク：5 N·m @ 3000 rpm
• 定格電流：17.5±10% Arms
• フレーム：130 mm
• フィードバック（オプション）：Hall / Hall + 2500ラインインクリメンタルエンコーダ
• 保護等級：IP54（IP65 オプション）

電気・機械仕様

• 型番：CW130BLBT-05030-L6-H
• 定格出力：1550 W
• 定格電圧：96 VDC
• 定格トルク：5 N·m
• 定格回転数：3000 rpm
• 定格電流：17.5±10% Arms
• トルク定数：0.27±10% N·m/A
• ロータ慣性：12±10% ×10⁻⁴ kg·m²
• 逆起電力係数：15.6±10% V/krpm
• ラインインダクタンス：0.25±10% mH
• ライン抵抗：0.024±10% Ω
• 本体長さ（L）：119 mm
• ブレーキ付本体長さ（LB）：166 mm
• 重量：6 kg（標準）/ 7.8 kg（ブレーキ付）
• フィードバック要素：Hall または Hall + 2500ラインエンコーダ（オプション）
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA

機械図面と特性曲線

• 機械図面 — 130mm 標準構造
• 機械図面 — 130mm ファン冷却構造
• トルク‑速度特性図（製品別図）

製品データシート
データシートID：CW130BLBT-05030-L6-H（メーカーのデータシートをダウンロード可能）。

動作環境と保護等級

• 動作温度：-20〜40°C（オプションで-40〜40°C）
• 湿度：20%〜80% RH（結露なし）
• 高度：推奨1000 m未満（記載の温度/高度を超える場合は出力低下の可能性あり）
• 保護等級：IP54 標準（IP65 オプション）
