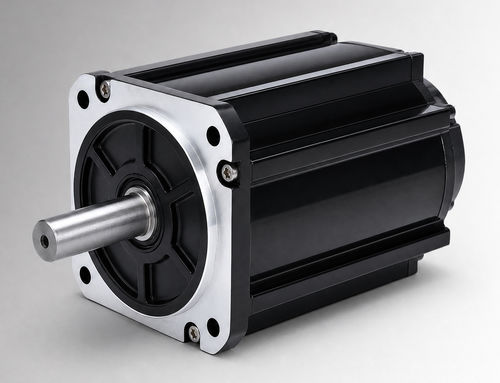

ブラシレスモーター CW130BLBT-05020-L3-H

DCBLDC48V

製品概要
CW130BLBT-05020-L3-Hはフレーム130 mmの高出力ブラシレスDCモーターで、定格出力1050 W、定格電圧48VDC、定格トルク5 N·m、定格回転数2000 rpmです。電気油圧ポンプ駆動、車載の作業機能、ブラシ付きDCからのアップグレードなどのOEM評価およびシステム統合評価用に設計されており、プロジェクトの電圧、負荷、 duty cycle、取り付けインターフェースおよび環境条件が確認されれば、コンパクトな産業機器や補助駆動の評価に使用できます。

主な特徴

• 定格出力 1050 W
• 定格電圧 48VDC
• 定格トルク 5 N·m（2000 rpm時）
• 定格電流 26±10% Arms

概要属性

• 定格出力: 1050 W
• 定格電圧: 48VDC
• 定格トルク: 5 N·m
• 定格速度: 2000 rpm
• 定格電流: 26±10% Arms
• フレームサイズ: 130 mm

電気および機械仕様
項目 : 値
定格出力 : 1050 W
定格電圧 : 48VDC
定格トルク : 5 N·m
定格速度 : 2000 rpm
定格電流 : 26±10% Arms
フレームサイズ : 130 mm
トルク定数 : 0.18±10% N·m/A
ロータ慣性 : 12±10% kg·m² × 10⁻⁴
逆起電力定数 : 11.2±10% V/krpm
ラインインダクタンス : 0.212±10% mH
ライン抵抗 : 0.052±10% Ω
本体長さ (L) : 119 mm
ブレーキ付本体長さ (LB) : 166 mm
重量 : 6 kg（ブレーキ無し） / 7.8 kg（ブレーキ有り）
フィードバック要素（オプション） : マグネティックホール / ホール + 2500ライン増分エンコーダ（オプション）
絶縁抵抗 : DC500V, >20 MΩ（クラスF）
耐電圧 : 800VAC/1s/5mA
使用環境 : 温度 -20～40°C（オプションで -40～40°C）；湿度 20%～80% RH（結露しないこと）；高度 1000 m以下（記載温度・高度範囲超過時は出力低下）
保護等級 : IP54（IP65オプション）
部品番号 : CW130BLBT-05020-L3-H

機械図および性能図
130 mm標準構造および130 mmファン冷却構造の機械図が利用可能です。性能参照用にトルク-速度特性図を提供しています。

技術仕様

• 型番 / 部品番号: CW130BLBT-05020-L3-H
• フレームサイズ: 130 mm
• 定格出力: 1050 W
• 定格電圧: 48VDC
• 定格トルク: 5 N·m
• 定格速度: 2000 rpm
• 定格電流: 26±10% Arms
• トルク定数: 0.18±10% N·m/A
• ロータ慣性: 12±10% ×10⁻⁴ kg·m²
• 逆起電力定数: 11.2±10% V/krpm
• ラインインダクタンス: 0.212±10% mH
• ライン抵抗: 0.052±10% Ω
• 本体長さ (L): 119 mm
• ブレーキ付本体長さ (LB): 166 mm
• 重量: 6 kg（ブレーキ無し） / 7.8 kg（ブレーキ有り）
• フィードバックオプション: マグネティックホール; ホール + 2500ライン増分エンコーダ（オプション）
• 絶縁: DC500V, >20 MΩ（クラスF）
• 耐電圧: 800VAC/1s/5mA
• 使用環境: -20～40°C（オプションで -40～40°C）；湿度 20–80% RH 非結露；高度 1000 m以下
• 保護等級: IP54（IP65オプション）
