ブラシレスモーター CW42BLD97-120L280-00
DC三相24V

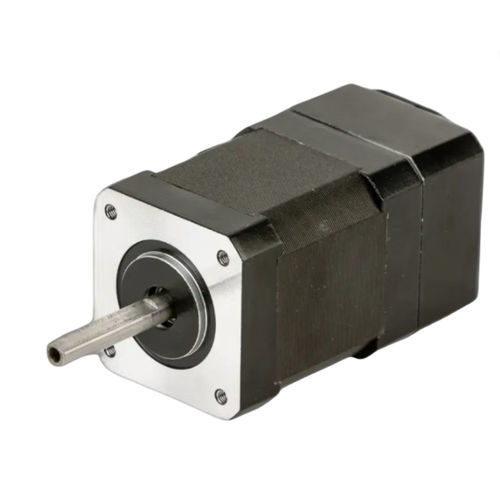

ブラシレスモーター - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / 三相 / 24V

お気に入りに追加する

商品比較に追加する

NEOTON MOTORのサイトについての詳しい情報

特徴

タイプ

DC, 三相, ブラシレス

電圧

24V

構造

NEMA 17

極数

4極

応用

産業用, ロボット工学用

その他の特徴

精密, ブラシレスDCモータ

出力

0.12 kW
(0.16 hp)

アンペア数

6.1 A

トルク

最大: 0.28 Nm
(0.206517 ft.lb)

最少: 0.14 Nm
(0.103259 ft.lb)

回転速度

最大: 10,800 rpm
(67,858.4013 rad.min-1)

最少: 8,000 rpm
(50,265.4825 rad.min-1)

直径

42 mm
(1.65 in)

詳細

製品概要
CW42BLD97-120L280-00 は、産業用オートメーション、ロボティクス、精密モーション制御向けに設計された 42 mm（NEMA 17）3 相ブラシレス直流モーターです。定格出力は 120 W、電源は 24 ±10% VDC、定格回転数は 8000 rpm です。

主な特徴

定格出力: 120 W
電源電圧: 24 ±10% VDC
定格トルク: 0.14 Nm（8000 rpm 時）
フレームサイズ: 42 mm (NEMA 17)
3 相ブラシレス設計により滑らかで制御しやすいトルクを実現

クイックスペック
定格出力: 120 W
定格電圧: 24 ±10% VDC
定格回転数: 8000 rpm
定格トルク: 0.14 Nm
定格電流: 6.1 A
フレームサイズ: 42 mm (NEMA 17)

電気仕様
極数: 4
相数: 3
定格電圧: 24 ±10% VDC
定格出力: 120 W
定格回転数: 8000 rpm
定格トルク: 0.14 Nm
定格電流: 6.1 A
最大回転数: 10800 rpm
最大トルク: 0.28 Nm
電圧定数: 1.5 ±5% Vrms/krpm
ライン抵抗: 0.17 ±5% Ω (20℃)
ラインインダクタンス: 0.22 ±10% mH
絶縁抵抗: 50 MΩ @ 500 VDC
絶縁クラス: F (155℃)
重量: 0.8 kg
フレームサイズ: 42 mm (NEMA 17)
型番: CW42BLD97-120L280-00

機械構造と性能
機械図面およびトルク-速度曲線がこのモデル用に用意されています（製品ページに図面と性能曲線を表示）。
