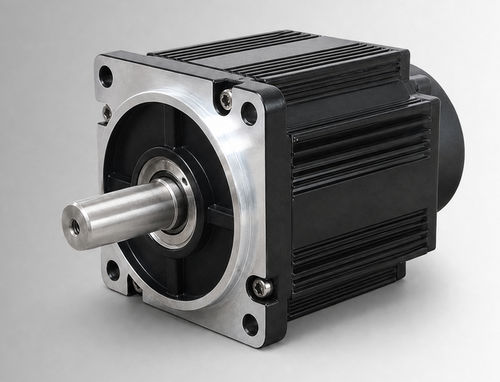

ブラシレスモーター CW110BLBT-06020-L5-H

DCBLDC72 V

製品概要
CW110BLBT-06020-L5-H は、フレーム110 mmの高出力ブラシレスDC（BLDC）モーターで、定格1250 W、72 VDC、定格トルク6 N·m（2000 rpm）です。本製品は、電動油圧ポンプ駆動、移動作業機能、ブラシ付きDCからの置換プロジェクト、または電圧・負荷・使用率・取付インターフェース・環境条件が確認された小型産業機器および補助駆動の評価用に設計されています。

主な特長

• 定格出力：1250 W
• 定格電圧：72 VDC
• 定格トルク：6 N·m（2000 rpm）
• 定格電流：22±10% Arms
• フレームサイズ：110 mm
• 保護等級：IP54（IP65 オプション）

電気・機械仕様
定格出力 — 1250 W
定格電圧 — 72 VDC
定格トルク — 6 N·m
定格回転数 — 2000 rpm
定格電流 — 22±10% Arms
フレームサイズ — 110 mm
トルク定数 — 0.27±10% N·m/A
ロータ慣性モーメント — 10.9±10% kg·m² × 10⁻⁴
逆起電力（Back EMF） — 16.5±10% V/krpm
ラインインダクタンス — 未指定；公差 ±10%
ライン抵抗 — 未指定；公差 ±10%
本体長さ (L) — 156 mm
ブレーキ付本体長さ (LB) — 193 mm
重量 — 6.36 / 8.47 kg
フィードバック要素（オプション） — 磁気ホール / ホール＋2500ラインインクリメンタルエンコーダ（オプション）
絶縁抵抗 — DC 500 V、>20 MΩ（クラスF）
耐電圧 — 800 VAC / 1 s / 5 mA
使用環境 — 温度：-20〜40 °C（オプションで -40〜40 °C）；湿度：20%〜80% RH（結露しないこと）；標高1000 m 以下（温度または高度超過時は定格を落とすこと）
保護等級 — IP54（IP65 オプション）
型番 — CW110BLBT-06020-L5-H

機械図・性能図
機械図：110 mm 標準構造（画像）。
トルク–速度特性：製品トルク–速度チャート（画像）。

技術仕様

• 定格出力：1250 W
• 定格電圧：72 VDC
• 定格トルク：6 N·m
• 定格回転数：2000 rpm
• 定格電流：22±10% Arms
• フレームサイズ：110 mm
• トルク定数：0.27±10% N·m/A
• ロータ慣性モーメント：10.9±10% kg·m² × 10⁻⁴
• 逆起電力：16.5±10% V/krpm
• ラインインダクタンス：未指定；公差 ±10%
• ライン抵抗：未指定；公差 ±10%
• 本体長さ (L)：156 mm
• ブレーキ付本体長さ (LB)：193 mm
• 重量：6.36 / 8.47 kg
• フィードバック要素（オプション）：磁気ホール / ホール＋2500ラインエンコーダ（オプション）
• 絶縁抵抗：DC 500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：温度 -20〜40 °C（オプション -40〜40 °C）；湿度 20%〜80% RH（結露しないこと）；標高1000 m 以下（超過時は性能を低減）
• 保護等級：IP54（IP65 オプション）
• 型番：CW110BLBT-06020-L5-H
