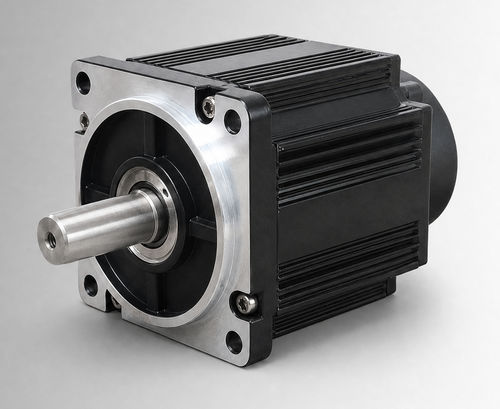

BLDCモーター CW110BLBT-04030-L6-H

96 VIP65IP54

製品概要
CW110BLBT-04030-L6-H は、フレームサイズ110 mmのブラシレスDC（BLDC）モーターで、定格1250 W、96 VDC、3000 rpmで4 N·mを発生します。電気油圧ポンプ用駆動、モバイル作業機能、ブラシ付DCモーターからのアップグレードプロジェクトでのOEMおよびシステム統合評価を目的としています。プロジェクトの電圧、負荷、使用率、設置インターフェース、環境条件が確認されれば、コンパクトな産業機器や補助駆動への適合性評価にも使用できます。

主な特長

• 定格出力：1250 W
• 定格電圧：96 VDC
• 定格トルク：3000 rpmで4 N·m
• 定格電流：15±10% Arms

主な仕様
定格出力 — 1250 W
定格電圧 — 96 VDC
定格トルク — 4 N·m
定格回転数 — 3000 rpm
定格電流 — 15±10% Arms
フレームサイズ — 110 mm

製品データシート
データシート識別子: CW110BLBT-04030-L6-H（製品ページからダウンロード可能）。

機械図面
110 mm標準構造の機械図面を提供（製品ページ参照）。

トルク-速度特性
製品のトルク-速度チャートを提供（製品ページ参照）。

技術仕様

• 定格出力：1250 W
• 定格電圧：96 VDC
• 定格トルク：4 N·m
• 定格回転数：3000 rpm
• 定格電流：15±10% Arms
• フレームサイズ：110 mm
• トルク定数：0.24±10% N·m/A
• ロータ慣性：7.7±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：16±10% V/krpm
• ラインインダクタンス：未指定；許容差 ±10%
• ライン抵抗：未指定；許容差 ±10%
• 本体長さ（L）：126 mm
• ブレーキ付本体長さ（LB）：171 mm
• 重量：4.14/6.25 kg
• フィードバック素子（オプション）：磁気ホール / ホール＋2500ラインインクリメンタルエンコーダ（オプション）
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 動作環境：温度 -20〜40°C（オプションで -40〜40°C）；湿度 20%〜80% RH（結露しないこと）；高度 1000 m未満（範囲外では定格低下）
• 保護等級：IP54（IP65 オプション）
• 品番：CW110BLBT-04030-L6-H
