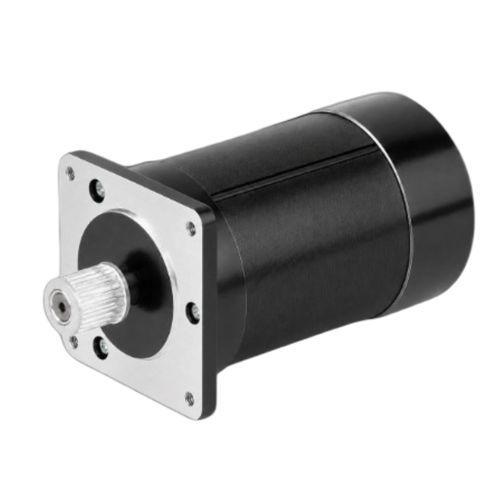

3相モーター CW57BLMA94-135L230-01

BLDC24VNEMA 23

製品概要
CW57BLMA94-135L230-01は、産業用オートメーション、ロボット、および精密モーション制御向けに設計された57mm（NEMA 23）3相ブラシレスDCモータです。定格出力135 W、定格電圧24 ±10% VDC、定格回転速度3000 RPM。

主な特長

• 定格出力135 W
• 供給電圧24 ±10% VDC
• 定格トルク0.43 N·m（3000 RPM時）
• フレームサイズ57 mm（NEMA 23）
• 滑らかな動作を実現する3相ブラシレス設計

概要評価
定格出力：135 W
定格電圧：24 ±10% VDC
定格回転数：3000 RPM
定格トルク：0.43 N·m
定格電流：7.5 A
フレームサイズ：57 mm（NEMA 23）

電気的仕様
極数 — 4
相数 — 3
定格電圧 — 24 ±10% VDC
定格出力 — 135 W
定格回転数 — 3000 RPM
定格トルク — 0.43 N·m
定格電流 — 7.5 A
最大回転数 — 3500 RPM
最大トルク — 0.86 N·m
起電力定数 — 4.1 ±5% V/kRPM
線間抵抗 — 0.2 ±5% Ω（20°C）
線間インダクタンス — 0.67 ±10% mH
絶縁抵抗 — 100 MΩ（500 VDC）
絶縁クラス — B 130°C
重量 — 1 kg
フレームサイズ — 57 mm（NEMA 23）
部品番号 — CW57BLMA94-135L230-01

追加製品データ
システム統合および性能評価の支援のため、CW57BLMA94-135L230-01の機械図面とトルク-速度曲線を提供しています。

技術仕様

• 型式 / 部品番号: CW57BLMA94-135L230-01
• フレームサイズ: 57 mm（NEMA 23）
• 極数: 4
• 相数: 3
• 定格出力: 135 W
• 定格電圧: 24 ±10% VDC
• 定格回転数: 3000 RPM
• 定格トルク: 0.43 N·m
• 定格電流: 7.5 A
• 最大回転数: 3500 RPM
• 最大トルク: 0.86 N·m
• 起電力定数: 4.1 ±5% V/kRPM
• 線間抵抗: 0.2 ±5% Ω（20°C）
• 線間インダクタンス: 0.67 ±10% mH
• 絶縁抵抗: 100 MΩ（500 VDC）
• 絶縁クラス: B 130°C
• 重量: 1 kg
• 設計: 滑らかな動作を実現する3相ブラシレスDCモータ
