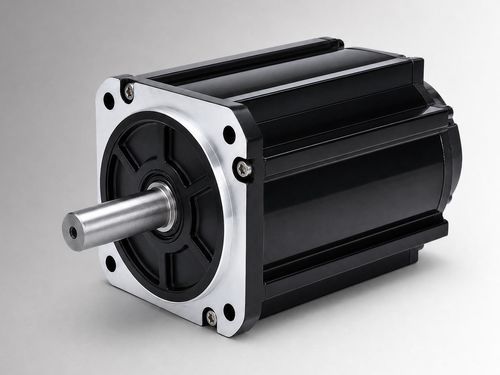

ブラシレスモーター CW130BLBT-05030-L1-H

DC直流BLDC

概要
CW130BLBT-05030-L1-Hは、フレームサイズ130 mm、定格1550 W、24 VDC、3000 rpmで5 N·mのブラシレス直流（BLDC）モーターです。電動油圧ポンプ駆動、移動式作業機能、ブラシ付きDCからの置換評価を目的としたOEMおよびシステム統合評価向けに設計されています。電圧、負荷、使用率、取り付けインターフェース、環境条件がプロジェクトで確認されれば、コンパクトな産業機器や補助駆動にも適用できます。

主な特徴

• 定格出力 1550 W
• 定格電圧 24 VDC
• 定格トルク 5 N·m（3000 rpm時）
• 定格電流 76±10% Arms

電気・機械仕様

• 定格出力：1550 W
• 定格電圧：24 VDC
• 定格トルク：5 N·m
• 定格回転数：3000 rpm
• 定格電流：76±10% Arms
• フレームサイズ：130 mm
• トルク定数：0.06±10% N·m/A
• ロータ慣性：12±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：3.9±10% V/krpm
• ラインインダクタンス：0.027±10% mH
• ライン抵抗：0.014±10% Ω
• 本体長（L）：119 mm；ブレーキ付本体長（LB）：166 mm
• 重量：6 / 7.8 kg

技術仕様

• フィードバック要素（オプション）：磁気ホールまたはホール＋2500ライン増分エンコーダ
• 絶縁抵抗：DC500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：温度 -20～40 °C（オプションで -40～40 °C）；湿度 20～80% RH（結露なきこと）；高度 1000 m 以下（超える場合は出力低下）
• 保護等級：IP54（IP65 オプション）
• 部品番号：CW130BLBT-05030-L1-H
