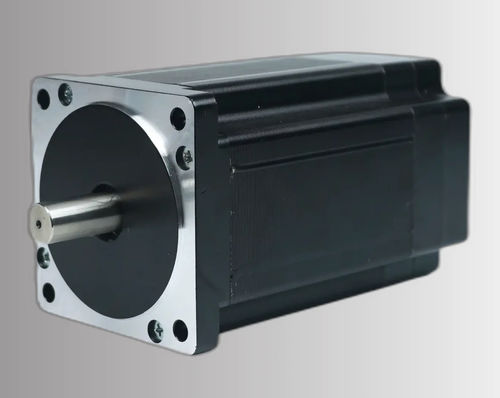

ブラシレスモーター CW86BLA126-660L430-00

DC3相BLDC

製品概要
CW86BLA126-660L430-00 は、産業用オートメーション、ロボティクス、精密モーション制御向けに設計された86mm（NEMA 34）3相ブラシレスDCモーターです。定格は出力660 W、供給電圧48 ±10% VDC、定格回転数3000 RPM、定格トルク2.1 N·mです。

主な特長

• 定格出力 660 W
• 供給電圧 48 ±10% VDC
• 定格トルク 2.1 N·m（3000 RPM時）
• フレームサイズ 86mm（NEMA 34）
• 3相ブラシレス構造により安定したトルク供給

クイックスペック
定格出力 — 660 W
定格電圧 — 48 ±10% VDC
定格速度 — 3000 RPM
定格トルク — 2.1 N·m
定格電流 — 19 A
フレームサイズ — 86mm（NEMA 34）
型番 — CW86BLA126-660L430-00

電気的仕様
極数 — 8
相数 — 3
定格電圧 — 48 ±10% VDC
定格出力 — 660 W
定格速度 — 3000 RPM
定格トルク — 2.1 N·m
定格電流 — 19 A
最高速度 — 3500 RPM
最大トルク — 4.2 N·m
電圧定数 — 10 ±5% V/kRPM
ライン抵抗 — 0.12 ±5% Ω (20°C)
ラインインダクタンス — 0.34 ±10% mH
絶縁抵抗 — 100 MΩ @ 500 VDC
絶縁クラス — B (130°C)
重量 — 4 kg
フレームサイズ — 86mm（NEMA 34）
型番 — CW86BLA126-660L430-00

機械特性と性能
取り付け、統合、性能解析を支援するために、機械図面とトルク‑速度曲線が提供されています。ドライブやフィードバック機器との適合を寸法・接続で確認してください。

特長 / 技術仕様

• 極数: 8
• 相数: 3
• 定格電圧: 48 ±10% VDC
• 定格出力: 660 W
• 定格速度: 3000 RPM
• 定格トルク: 2.1 N·m
• 定格電流: 19 A
• 最高速度: 3500 RPM
• 最大トルク: 4.2 N·m
• 電圧定数: 10 ±5% V/kRPM
• ライン抵抗: 0.12 ±5% Ω (20°C)
• ラインインダクタンス: 0.34 ±10% mH
• 絶縁抵抗: 100 MΩ @ 500 VDC
• 絶縁クラス: B (130°C)
• 重量: 4 kg
• フレームサイズ: 86mm（NEMA 34）
• 型番: CW86BLA126-660L430-00
