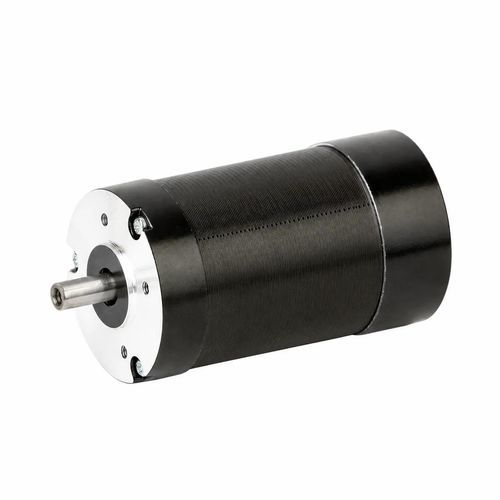

ブラシレスモーター CW57BLTA95-60 L260-00

DC3相BLDC

製品概要
CW57BLTA95-60 L260-00 は、産業用自動化、ロボティクス、精密モーション制御向けに設計された57mmNEMA 233相ブラシレスDCモーターです。左軸60W、右軸30Wのバリエーションがあり、定格電圧は24V DC ±10%、定格回転数は6000RPMです。

主な特徴

• 定格出力左軸60W、右軸30W
• 供給電圧24V DC ±10%
• 定格トルク6000RPM時、左100 mN·m、右50 mN·m
• フレームサイズ57 mmNEMA 23
• 3相BLDC設計により安定した制御動作が可能

電気的仕様表
項目 : 値
相数 : 3
定格電圧 : 24V DC ±10%
定格出力 : 左軸60W、右軸30W
定格速度 : 6000 RPM
定格トルク : 左100 mN·m、右50 mN·m
絶縁抵抗 : 100MΩ500V直流
絶縁クラス : B130°C
制御方式 : 速度制御
フレームサイズ : 57 mmNEMA 23
型番 : CW57BLTA95-60 L260-00

ドキュメントと図面
製品データシートが利用可能です型番を参照。機械図面およびトルク-速度曲線を参考画像として提供します。図面は寸法詳細を示し、トルク-速度曲線は速度と負荷に応じた性能を示します。

仕様 / 技術特性

• モデル / 型番: CW57BLTA95-60 L260-00
• シリーズ: 57BLTA Series
• フレームサイズ: 57 mmNEMA 23
• モーター種別: 3相ブラシレスDCBLDC
• 定格出力: 左軸60W、右軸30W
• 定格電圧: 24V DC ±10%
• 定格速度: 6000 RPM
• 定格トルク: 左100 mN·m、右50 mN·m
• 絶縁抵抗: 100MΩ500V直流
• 絶縁クラス: B130°C
• 制御方式: 速度制御
• 付属参照資料: データシート識別子、機械図面、トルク-速度曲線
