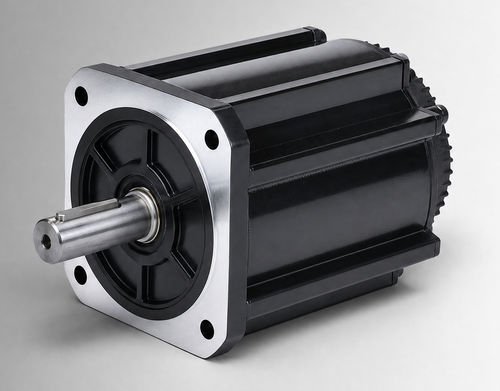

ブラシレスモーター CW180BLBT-28020-L3-H

DCBLDC48V

製品概要
CW180BLBT-28020-L3-H はフレーム径180 mmのブラシレスDC（BLDC）モーターで、48VDC入力時に5800 W、2000 rpmで28 N·mを発生します。OEM評価およびシステム統合向けに設計されており、電動油圧ポンプ駆動、モバイル作業機能、ブラシ付きDCからの置換/アップグレードに適しています。プロジェクトの電圧、負荷、使用率、取付インターフェースおよび環境条件が確認されれば、コンパクトな産業機器や補助駆動にも使用可能です。

主な特長

• 定格出力：5800 W
• 定格電圧：48VDC
• 定格トルク：28 N·m @ 2000 rpm
• 定格電流：137±10% Arms
• フレームサイズ：180 mm
• 本体長：226 mm（ブレーキ付 LB：319 mm）

電気・機械仕様
定格出力 — 5800 W
定格電圧 — 48VDC
定格トルク — 28 N·m
定格速度 — 2000 rpm
定格電流 — 137±10% Arms
フレームサイズ — 180 mm
トルク定数 — 0.20±10% N·m/A
ロータ慣性 — 122±10% kg·m² × 10⁻⁴
逆起電力定数 — 12.2±10% V/krpm
ラインインダクタンス — 0.049±10% mH
ライン抵抗 — 0.005±10% Ω
本体長（L） — 226 mm
ブレーキ付本体長（LB） — 319 mm
質量 — 22.7 kg（標準） / 34 kg（ブレーキ付）
フィードバック要素（オプション） — マグネティックホール / ホール + 2500ライン増分エンコーダ（オプション）
絶縁抵抗 — DC500V、>20 MΩ（クラスF）
耐電圧 — 800VAC/1s/5mA
使用環境 — 温度：-20〜40°C（オプションで-40〜40°C）；湿度：20%〜80% RH（結露なきこと）；高度1000 m未満（指定温度・高度範囲を超える場合は出力低下）
保護等級 — IP54（IP65オプション）
型番 — CW180BLBT-28020-L3-H

機械図とチャート

• 機械図 — 180 mm 標準構造（画像あり）
• 機械図 — 180 mm ファン冷却構造（画像あり）
• トルク‑速度特性 — チャートあり

用途と統合メモ

• 電動油圧ポンプ駆動やモバイル機器のOEM統合向けに設計
• 互換性確認後、ブラシ付きDCシステムの置換・アップグレードに適合
• システム設計時に放熱、取付インターフェース、稼働サイクルを確認すること

発注とオプション

• 標準出荷品：CW180BLBT-28020-L3-H
• オプション：IP65保護、-40°C仕様、エンコーダオプション（Hall + 2500ライン）
• カスタマイズ、取付アダプタ、統合サポートは営業窓口へお問い合わせください
