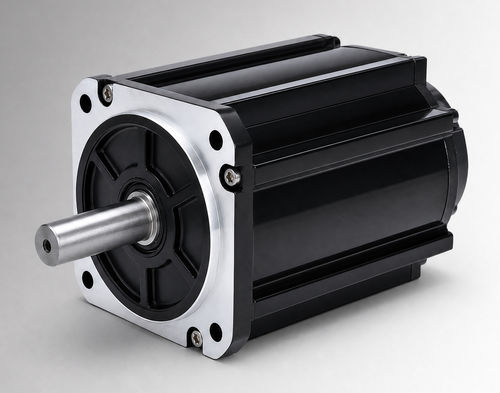

ブラシレスモーター CW130BLBT-15030-L6-H

DCBLDC96 V

概要
CW130BLBT-15030-L6-Hはフレームサイズ130 mmのブラシレスDCモーターで、定格出力4700 W、96VDC、定格トルク15 N·m（3000 rpm）です。OEM評価およびシステム統合向けに設計されており、電動油圧ポンプ駆動、移動作業機能、ブラシ付きDCからのアップグレード、小型産業用補助駆動などの用途に適しています（電圧、負荷、使用率、取付インターフェースおよび環境条件がプロジェクト要件に合致する場合）。

主な特徴

• 定格出力：4700 W
• 定格電圧：96VDC
• 定格トルク：15 N·m（3000 rpm）
• 定格電流：57±10% Arms

要約値
定格出力 — 4700 W
定格電圧 — 96VDC
定格トルク — 15 N·m
定格速度 — 3000 rpm
定格電流 — 57±10% Arms
フレームサイズ — 130 mm

電気・機械仕様
定格出力 — 4700 W
定格電圧 — 96VDC
定格トルク — 15 N·m
定格速度 — 3000 rpm
定格電流 — 57±10% Arms
フレームサイズ — 130 mm
トルク定数 — 0.264±10% N·m/A
ロータ慣性モーメント — 17±10% kg·m² × 10⁻⁴
逆起電力（Back EMF）— 16±10% V/krpm
ラインインダクタンス/抵抗 — 明記なし；公差 ±10%
本体長さ（L）— 166 mm
ブレーキ付き本体長（LB）— 221 mm
質量 — 11 / 12.8 kg
フィードバック要素（オプション）— 磁気ホール / ホール＋2500線インクリメンタルエンコーダ（オプション）
絶縁抵抗 — DC500V、＞20 MΩ（クラスF）
耐電圧 — 800VAC/1s/5mA
使用環境 — 温度：-20〜40°C（-40〜40°Cオプション）；湿度：20%〜80% RH 非結露；高度1000 m未満（温度・高度超過時は出力制限）
保護等級 — IP54（IP65オプション）
型番 — CW130BLBT-15030-L6-H

図面・ドキュメント（参照ビジュアル）
型番CW130BLBT-15030-L6-Hの製品データシートを提供（製品ページでダウンロード可）。機械図面 — 130 mm 標準構造。機械図面 — 130 mm ファン冷却構造。トルク‑速度特性図あり。

技術仕様

• フレームサイズ：130 mm
• トルク定数：0.264±10% N·m/A
• ロータ慣性：17±10% kg·m² × 10⁻⁴
• Back EMF：16±10% V/krpm
• 本体長さ L/LB：166 mm / 221 mm（ブレーキ付）
• 質量：11 kg（標準） / 12.8 kg（ブレーキ付）
• フィードバックオプション：磁気ホール；ホール＋2500線インクリメンタルエンコーダ（オプション）
• 保護等級：IP54（IP65オプション）
• 動作範囲：-20〜40°C（-40〜40°Cオプション）；20%〜80% RH 非結露；高度 < 1000 m
