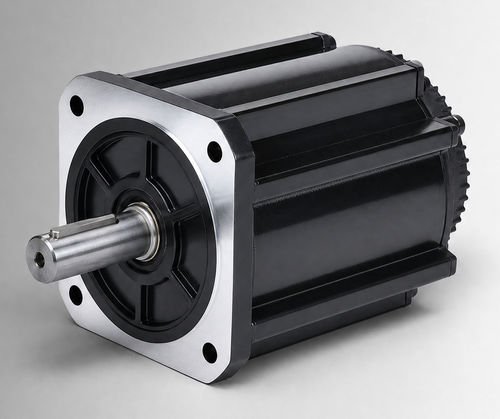

ブラシレスモーター CW180BLBT-15015-L5-H

DCBLDC72 V

製品概要
CW180BLBT-15015-L5-Hはフレームサイズ180 mmのブラシレスDCモーターで、定格出力2350 W、72 VDC、定格トルク15 N·m（1500 rpm）です。OEM評価およびシステム統合評価を目的とし、電動油圧ポンプ駆動、車載作業機能、ブラシ式DCからのアップグレードに適しています。定格電圧、負荷、使用率、取付インターフェース、環境条件がプロジェクトに適合する場合、コンパクトな産業機器や補助駆動にも検討可能です。

主要ポイント

• 定格出力：2350 W
• 定格電圧：72 VDC
• 定格トルク：15 N·m @ 1500 rpm
• 定格電流：42±10% Arms

クイックスペック（概要）

• フレームサイズ：180 mm
• 定格速度：1500 rpm
• トルク定数：0.35±10% N·m/A
• ロータ慣性：60±10% kg·m² × 10⁻⁴
• 逆起電力定数：21.4±10% V/krpm

電気・機械仕様
定格出力 : 2350 W
定格電圧 : 72 VDC
定格トルク : 15 N·m
定格速度 : 1500 rpm
定格電流 : 42±10% Arms
フレームサイズ : 180 mm
トルク定数 : 0.35±10% N·m/A
ロータ慣性 : 60±10% kg·m² × 10⁻⁴
逆起電力 : 21.4±10% V/krpm
ラインインダクタンス : 未指定; 公差 ±10%
ライン抵抗 : 未指定; 公差 ±10%
本体長さ (L) : 170 mm
ブレーキ付本体長さ (LB) : 264 mm
重量 : 14.5/32 kg
フィードバック要素 (オプション) : 磁気ホール / ホール + 2500線インクリメンタルエンコーダー (オプション)
絶縁抵抗 : DC500V, >20 MΩ (クラスF)
耐電圧 : 800VAC/1s/5mA
使用環境 : 温度: -20〜40°C (オプションで-40〜40°C); 湿度: 20%〜80% RH (結露しないこと); 海抜1000 m未満 (表示範囲超過時は定格低減)
保護等級 : IP54 (IP65 オプション)
部品番号 : CW180BLBT-15015-L5-H

機械図および性能図
180 mm標準構造および180 mmファン冷却構造の機械図とトルク-速度特性図を提供し、設置およびシステム統合の判断を支援します。

技術仕様

• 型番 / 部品番号: CW180BLBT-15015-L5-H
• フレームサイズ: 180 mm
• 定格出力: 2350 W
• 定格電圧: 72 VDC
• 定格トルク: 15 N·m @ 1500 rpm
• 定格速度: 1500 rpm
• 定格電流: 42±10% Arms
• トルク定数: 0.35±10% N·m/A
• ロータ慣性: 60±10% kg·m² × 10⁻⁴
• 逆起電力: 21.4±10% V/krpm
• 本体長さ: 170 mm (ブレーキ付 264 mm)
• 重量: 14.5/32 kg
• 保護: IP54 (IP65 オプション)
• フィードバックオプション: 磁気ホール; ホール + 2500線インクリメンタルエンコーダー (オプション)
