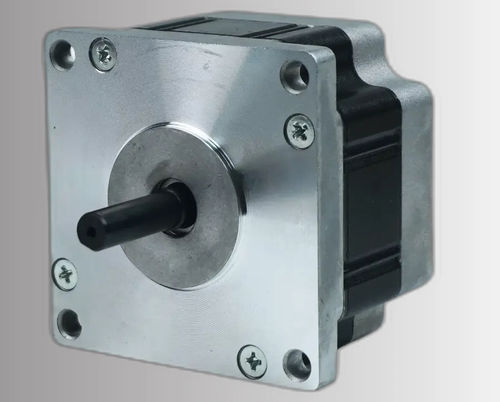

ブラシレスモーター CW70BL45-90L230-00

DC三相BLDC

製品概要
CW70BL45-90L230-00 は、産業用オートメーション、ロボティクス、精密位置決め用途向けに設計された 70 mm（NEMA 28）3 相ブラシレス DC モーターです。定格供給電圧は 24VDC ±10%、公称回転速度は 3000 RPM に最適化されています。

主な特徴

• 定格出力：90 W
• 供給電圧：24VDC ±10%
• 定格トルク：3000 RPM で 0.28 Nm
• フレームサイズ：70 mm（NEMA 28）
• 3 相ブラシレス設計により滑らかで制御しやすい回転を実現

主な定格

• 定格出力：90 W
• 定格電圧：24VDC ±10%
• 定格速度：3000 RPM
• 定格トルク：0.28 Nm
• 定格電流：5.3 A
• フレームサイズ：70 mm（NEMA 28）

電気仕様（表）
極数 — 6
相数 — 3
定格電圧 — 24VDC ±10%
定格出力 — 90 W
定格速度 — 3000 RPM
定格トルク — 0.28 Nm
定格電流 — 5.3 A
巻線抵抗 — 0.48 ±10% Ω @ 20°C
巻線インダクタンス — 0.5 ±20 mH
絶縁抵抗 — 100 MΩ @ 500 VDC
耐熱等級 — B（130°C）
制御方式 — 速度制御
フレームサイズ — 70 mm（NEMA 28）
品番 — CW70BL45-90L230-00

機械特性と性能
70 mm BLDC シリーズの取り付け・統合・性能評価を支援するため、機械図面およびトルク-速度曲線が提供されています。製品詳細画像には寸法図とトルク-速度グラフが含まれます。

特性 / 技術仕様

• モデル / 品番：CW70BL45-90L230-00
• フレーム：70 mm（NEMA 28）
• 定格出力：90 W
• 定格電圧：24VDC ±10%
• 定格速度：3000 RPM
• 定格トルク：0.28 Nm
• 定格電流：5.3 A
• 極数：6
• 相数：3
• 巻線抵抗：0.48 ±10% Ω @ 20°C
• 巻線インダクタンス：0.5 ±20 mH
• 絶縁抵抗：100 MΩ @ 500 VDC
• 耐熱等級：B（130°C）
• 制御方式：速度制御
• 統合および選定用の機械図面とトルク-速度曲線を含む
