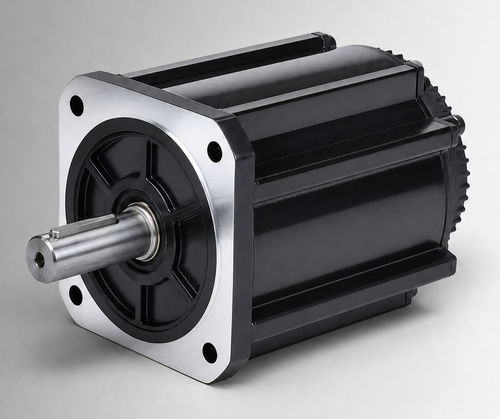

ブラシレスモーター CW180BLBT-15015-L3-H

DCBLDC48V

製品概要
CW180BLBT-15015-L3-Hはフレーム180 mmのブラシレスDC（BLDC）モータで、定格出力2350 W、48 VDC、1500 rpmで15 N·mを発生します。電動油圧ポンプ駆動、車載作業機能、ブラシ付きDCからのアップグレード向けのOEM評価・システム統合に設計されており、取り付けや環境条件が確認されたプロジェクトではコンパクトな産業機器や補助駆動にも適用できます。

主な特長

• 定格出力：2350 W
• 定格電圧：48 VDC
• 定格トルク：15 N·m（1500 rpm時）
• 定格電流：59±10% Arms

電気・機械仕様

• 定格出力：2350 W
• 定格電圧：48 VDC
• 定格トルク：15 N·m
• 定格回転数：1500 rpm
• 定格電流：59±10% Arms
• フレームサイズ：180 mm
• トルク定数：0.25±10% N·m/A
• ロータ慣性：60±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：15.3±10% V/krpm
• ラインインダクタンス：未指定；許容差 ±10%
• ライン抵抗：未指定；許容差 ±10%
• 本体長さ（L）：170 mm
• ブレーキ付本体長（LB）：264 mm
• 重量：14.5/32 kg
• 型番：CW180BLBT-15015-L3-H

オプションと保護等級

• フィードバック：磁気ホール；ホール＋2500ライン増分エンコーダ（オプション）
• 絶縁抵抗：DC500 V、＞20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 動作温度：-20～40 °C（オプションで -40～40 °C）
• 湿度：20%～80% RH（結露なきこと）
• 高度：<1000 m（表示範囲超過時はデレーティング）
• 保護等級：IP54（IP65 オプション）

用途

• 電動油圧ポンプ駆動
• 車載作業機能
• ブラシ付きDCモータのアップグレード
• コンパクトな産業用補助駆動

発注
型番：CW180BLBT-15015-L3-H。リードタイム、2500ラインエンコーダの選択、IP65仕様やプロジェクト固有の統合要件についてはサプライヤーへお問い合わせください。
