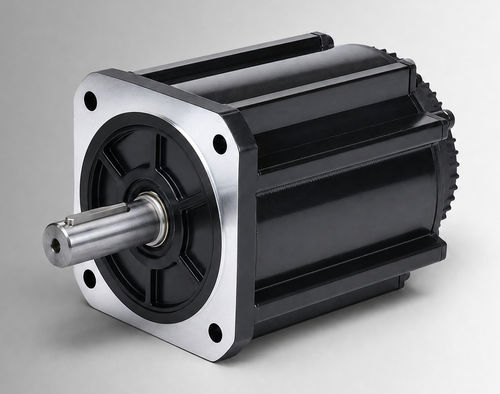

DCモーター CW180BLBT-19020-L9-H

ブラシレス144Vブレーキ付き

製品概要
CW180BLBT-19020-L9-H はフレーム180mmの高出力ブラシレス直流モーターで、定格4000 W、144 VDC、2000 rpmで19 N·mの定格トルクを持ちます。電動油圧ポンプ駆動、モバイル作業機能、ブラシ付きDCモーターからの置換検討など、OEMおよびシステム統合の評価用途を想定しています。プロジェクトで電圧、負荷、使用率、取り付けインターフェース、環境条件が確認されれば、コンパクトな産業機器や補助駆動の評価にも適します。

主な特長

• 定格出力 4000 W
• 定格電圧 144 VDC
• 定格トルク 19 N·m（2000 rpm）
• 定格電流 34±10% Arms

機械図面とデータ
180mmの標準構造およびファン冷却構造について、機械図面とトルク–速度特性図を提供し、機械的な取り付けや性能評価を支援します。

仕様 / 技術仕様

• 定格出力：4000 W
• 定格電圧：144 VDC
• 定格トルク：19 N·m
• 定格回転数：2000 rpm
• 定格電流：34±10% Arms
• フレームサイズ：180 mm
• トルク定数：0.56±10% N·m/A
• ロータ慣性：90±10% kg·m² × 10^-4
• 逆起電力（Back EMF）：34±10% V/krpm
• ラインインダクタンス：未指定；許容差 ±10%
• ライン抵抗：未指定；許容差 ±10%
• 本体長さ（L）：226 mm
• ブレーキ付本体長さ（LB）：319 mm
• 重量：22.7/34 kg
• フィードバック要素（オプション）：磁気ホール / ホール＋2500ラインインクリメンタルエンコーダ（オプション）
• 絶縁抵抗：DC 500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 使用環境：温度 -20〜40°C（-40〜40°C はオプション）；湿度 20%〜80% RH（結露なきこと）；高度 1000 m 未満（範囲超過時はデレーティング）
• 保護等級：IP54（IP65 オプション）
• 品番：CW180BLBT-19020-L9-H
