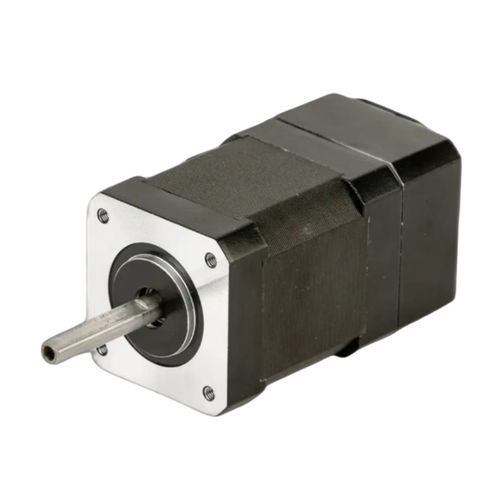

電子整流モーター CW42BLB70-78L240-00

DC三相BLDC

製品概要
CW42BLB70-78L240-00は、産業用オートメーション、ロボティクス、精密モーションコントロール向けに設計された42mm（NEMA 17）3相ブラシレスDCモーターです。定格は78 W、24 VDC ±10%、定格回転数4000 RPM、定格トルク0.188 Nm（4000 RPM時）で、中出力の位置決め・駆動用途に適したコンパクトなソリューションを提供します。

主な特長

• 定格出力78 W
• 供給電圧24 VDC ±10%
• 4000 RPM時の定格トルク0.188 Nm
• フレームサイズ42mm（NEMA 17）
• 滑らかな動作を実現する3相ブラシレス設計

クイックスペック
定格出力 — 78 W
定格電圧 — 24 VDC ±10%
定格回転数 — 4000 RPM
定格トルク — 0.188 Nm
定格電流 — 4.3 A
フレームサイズ — 42mm（NEMA 17）

電気仕様
極数 — 8極
相数 — 3相
定格電圧 — 24 VDC ±10%
定格出力 — 78 W
定格回転数 — 4000 RPM
定格トルク — 0.188 Nm
定格電流 — 4.3 A
最大回転数 — 4800 RPM
最大トルク — 0.56 Nm
電圧定数 — 3.5 Vrms/kRPM
ライン抵抗 — 0.46 ±5% Ω（20°C）
ラインインダクタンス — 0.26 ±10% mH
絶縁抵抗 — 100MΩ @ 500V
絶縁クラス — B 130°C
動作温度 — -20 ~ +50 °C
制御方式 — 制御電圧 5~24 VDC
フレームサイズ — 42mm（NEMA 17）
型番 — CW42BLB70-78L240-00

機械図面・トルク速度特性
本部品には機械図面とトルク-速度曲線が提供され、設計への組み込みおよび選定を支援します。

技術仕様

• 型番: CW42BLB70-78L240-00
• モデル / 呼称: 42mm（NEMA 17）ブラシレスDCモーター
• 定格出力: 78 W
• 定格電圧: 24 VDC ±10%
• 定格回転数: 4000 RPM
• 定格トルク: 0.188 Nm
• 定格電流: 4.3 A
• 最大回転数: 4800 RPM
• 最大トルク: 0.56 Nm
• 電圧定数: 3.5 Vrms/kRPM
• ライン抵抗: 0.46 ±5% Ω（20°C）
• ラインインダクタンス: 0.26 ±10% mH
• 絶縁抵抗: 100MΩ @ 500V
• 絶縁クラス: B 130°C
• 動作温度: -20 ~ +50 °C
• 制御方式: 制御電圧 5~24 VDC
• 極数: 8
• 相数: 3
• フレームサイズ: 42mm（NEMA 17）
